参考英特尔开发手册

CPU 的模式

x86 CPU 的三个主要模式分别是实模式（Real Mode）、保护模式（Protected Mode）和虚拟8086模式（Virtual 8086 Mode）。它们各自的功能和特点如下：

实模式（Real Mode）

简介：实模式是x86架构最早的工作模式，与8086 CPU的工作方式相同。
内存管理 ：在实模式下，CPU可以访问1MB的内存。内存地址是通过段寄存器和偏移地址组合来形成的，总地址空间为20位。
特点：
- 没有内存保护机制，即程序可以访问所有内存区域，包括操作系统内核和其他程序的数据。
- 没有多任务支持，所有程序运行在同一个地址空间中。
- 简单的地址计算：物理地址 = 段寄存器 * 16 + 偏移地址。
用途：实模式主要用于早期的DOS操作系统和初始系统引导过程。

保护模式（Protected Mode）

简介：保护模式是为了提供更高级的内存管理和多任务处理而设计的，是现代操作系统（如Windows、Linux）运行的基础模式。
内存管理 ：保护模式下，CPU可以访问4GB的内存地址空间，使用32位地址。引入了分页（Paging）和分段（Segmentation）机制。
特点：
- 支持内存保护，防止一个程序访问另一个程序的内存区域。
- 支持硬件级别的多任务处理，通过任务状态段（TSS）进行任务切换。
- 支持虚拟内存，通过分页机制，可以使用物理内存之外的存储空间。
- 提供特权级别（Privilege Levels），通常有四个环（Ring 0到Ring 3），用于控制访问权限和隔离内核与用户程序。
用途：保护模式用于运行复杂的多任务操作系统，如Windows、Linux等。

虚拟8086模式（Virtual 8086 Mode）

简介：虚拟8086模式是保护模式的一部分，允许在保护模式下运行实模式应用程序。它引入了一种机制，使得保护模式操作系统可以运行多个8086虚拟机。
内存管理 ：每个虚拟8086模式下的任务都有自己独立的1MB地址空间，模拟实模式的内存管理。
特点：
- 兼容性：允许在现代操作系统上运行旧的实模式程序。
- 隔离：每个虚拟8086任务被隔离在自己的内存空间内，受保护模式的内存保护机制保护。
- 性能：在保护模式下，通过硬件支持的虚拟化技术，可以高效地执行实模式代码。
用途：虚拟8086模式用于在保护模式操作系统（如Windows NT系列）中运行DOS程序。

保护模式下的地址

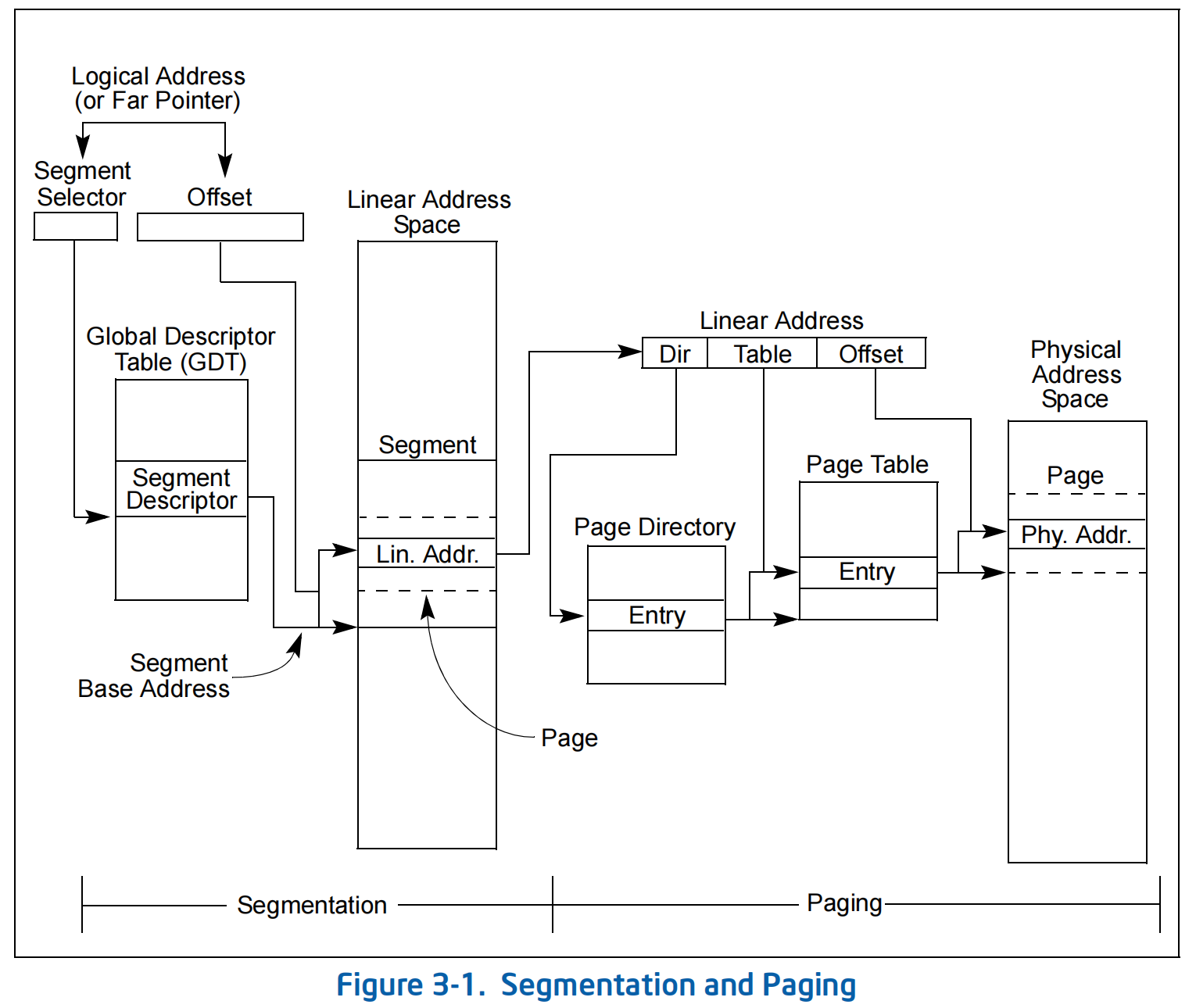

在保护模式下，x86 CPU通过段式内存管理和分页机制来转换和管理逻辑地址、虚拟地址和物理地址。

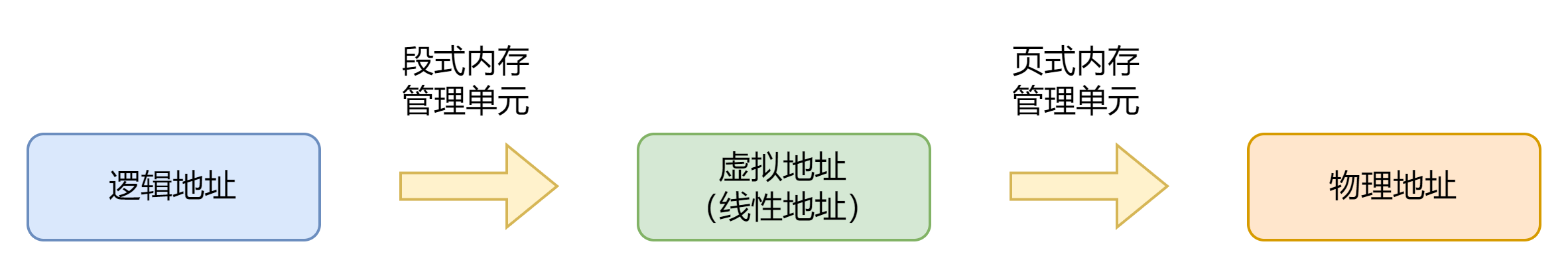

三种地址的转换具体如下图所示：

逻辑地址（Logical Address）

组成：逻辑地址由段选择子（Segment Selector）和段内偏移（Offset）组成。
格式：Logical Address = Segment Selector:Offset
作用：逻辑地址是程序员在代码中使用的地址形式。
- 段选择子决定了使用哪个段描述符
- 偏移量则指示在该段内的具体位置。

虚拟地址（Virtual Address）

生成：通过段选择子从段描述符表（GDT或LDT）中找到对应的段描述符，利用段描述符中的基址（Base Address）加上偏移量（即逻辑地址中的段内偏移）得到虚拟地址。
格式：Virtual Address = Base Address (from Segment Descriptor) + Offset
作用：虚拟地址是CPU在段内的线性地址，它可以直接被分页单元使用以进一步转换为物理地址。

物理地址（Physical Address）

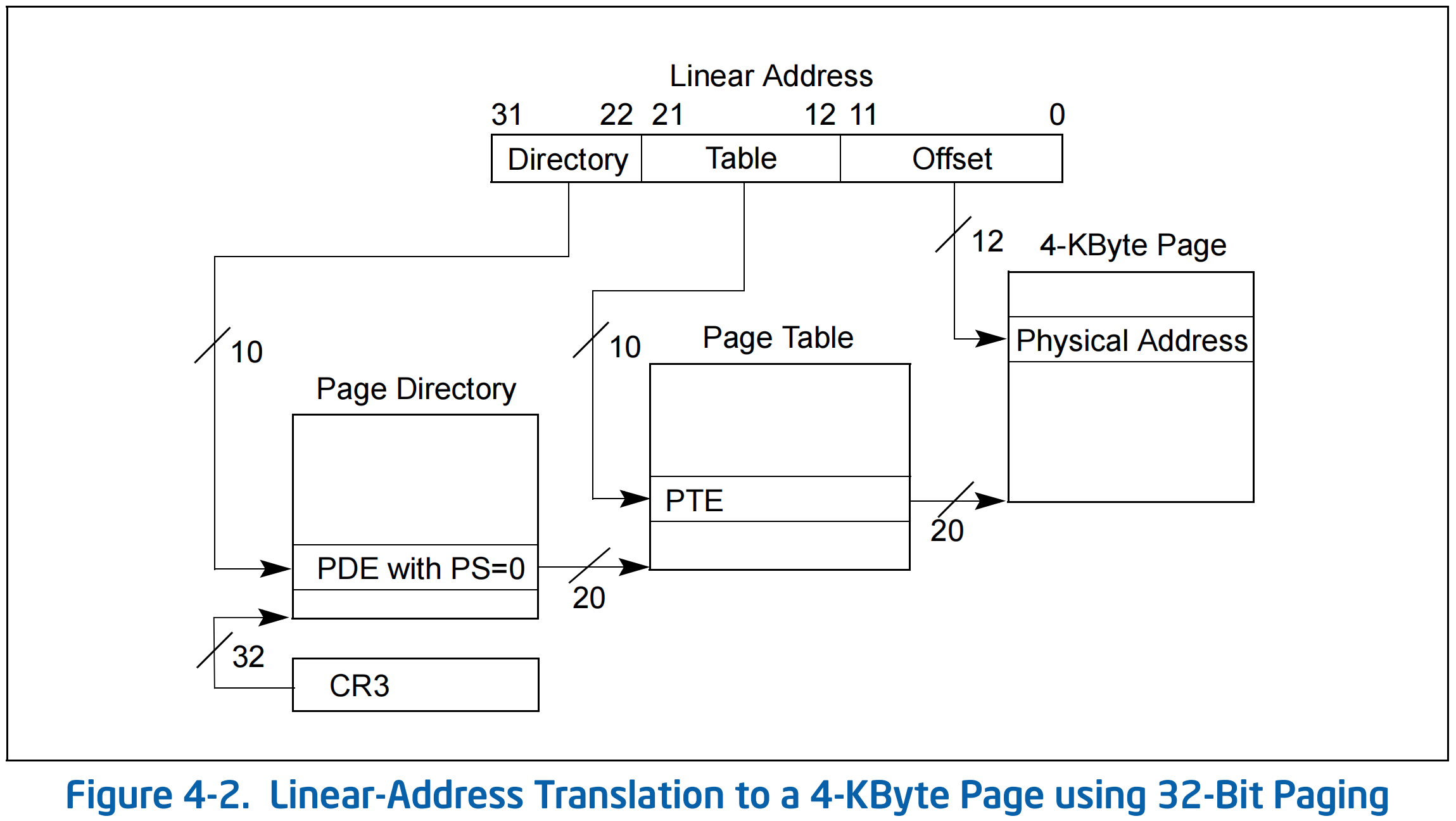

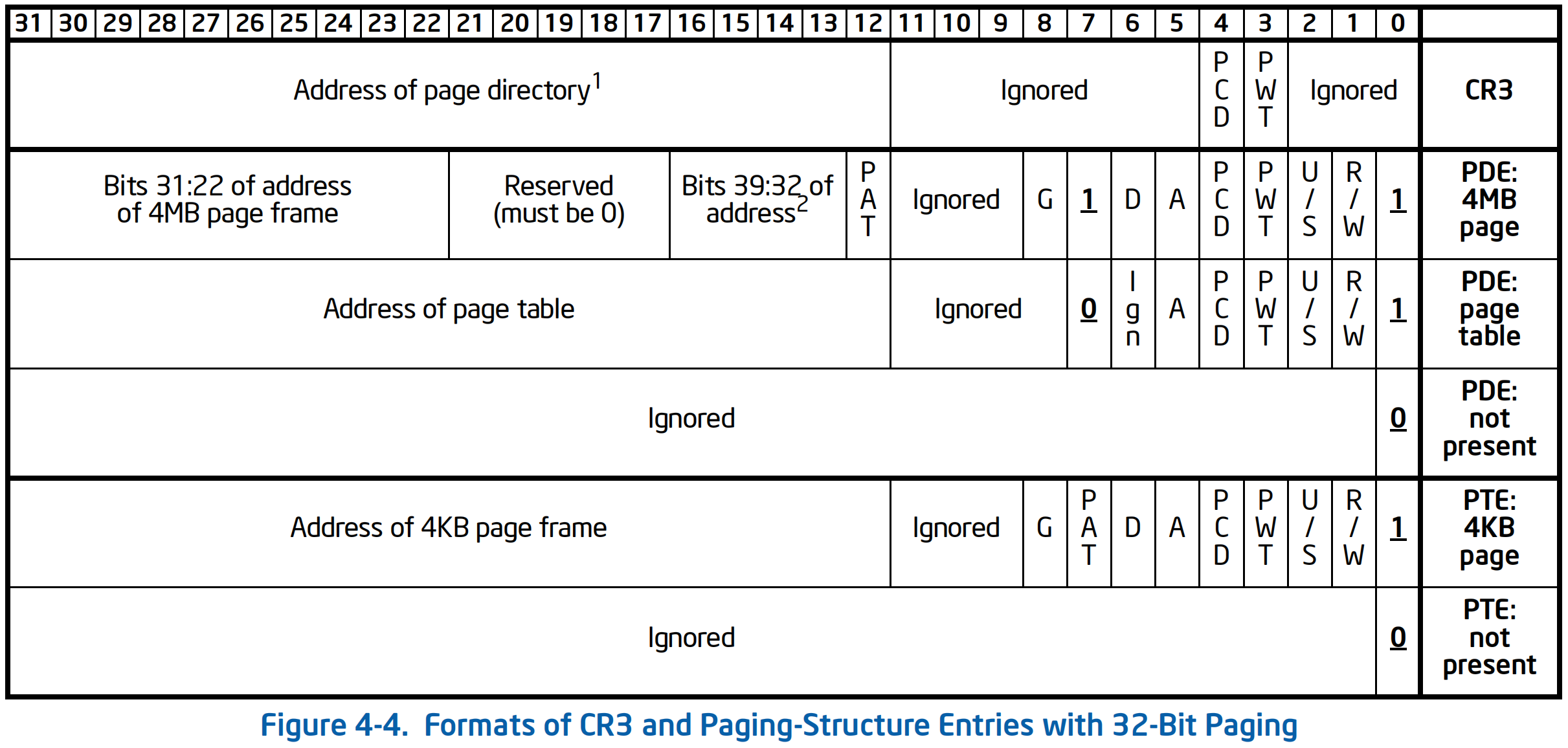

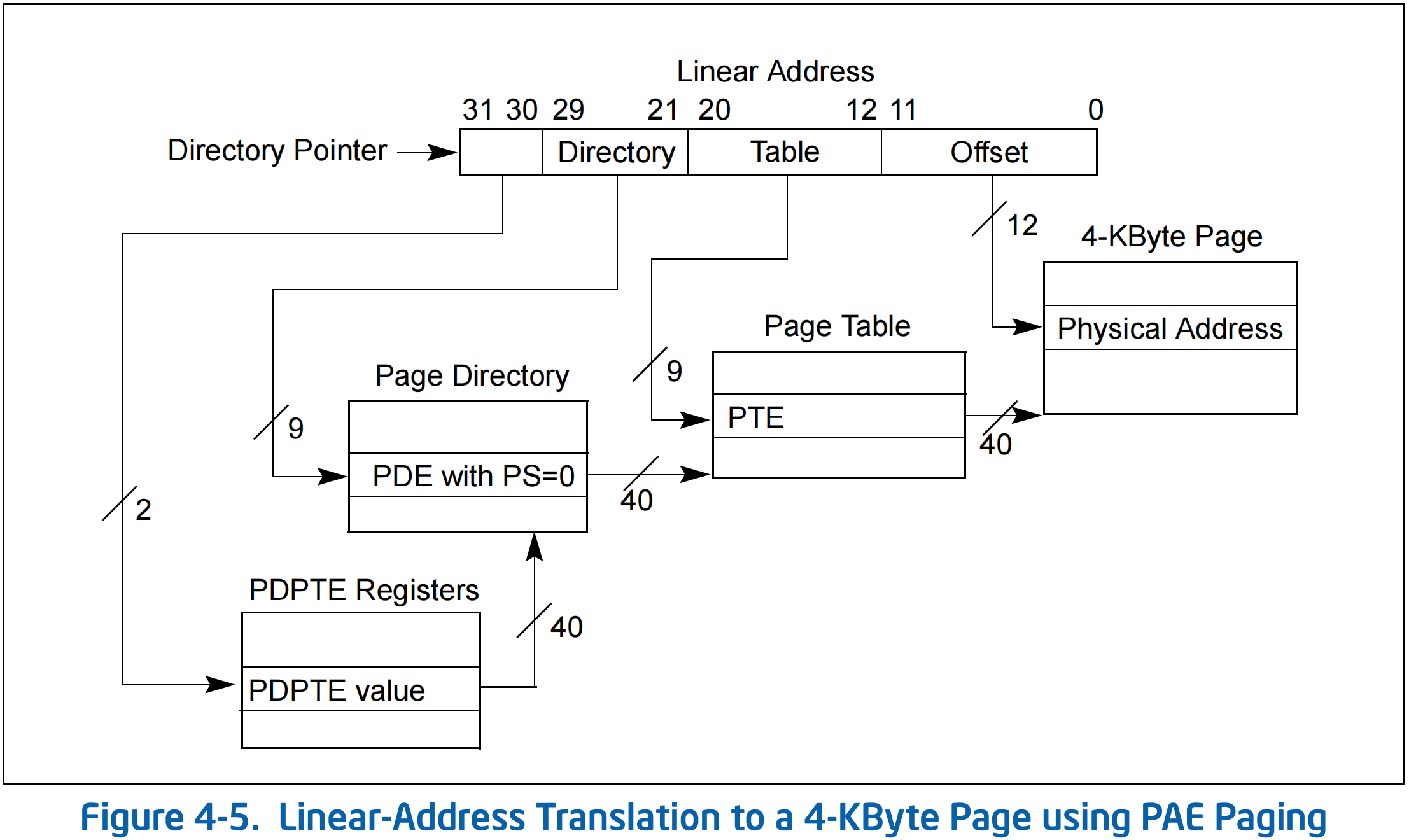

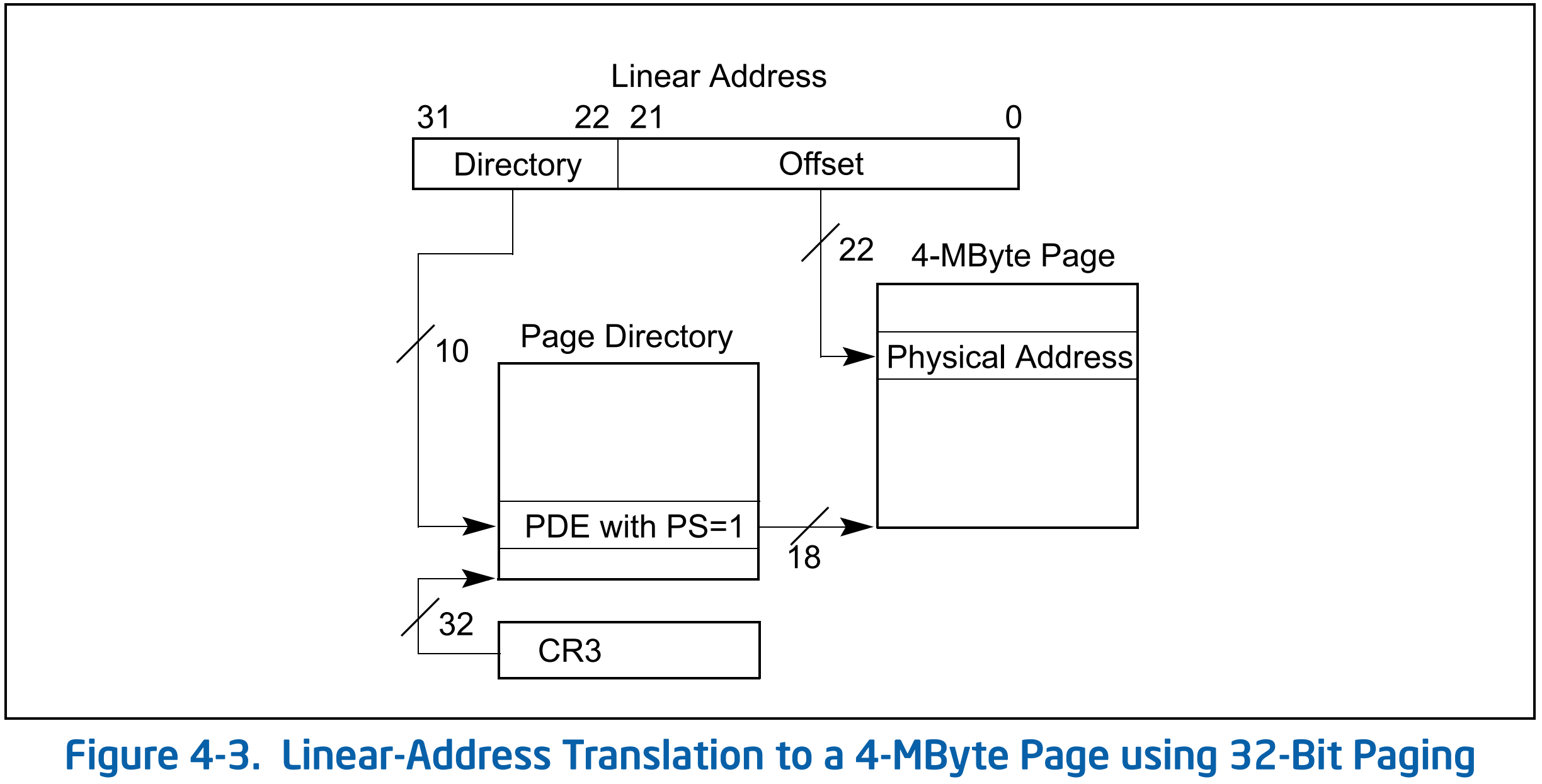

生成：虚拟地址通过分页机制（如果启用）被转换成物理地址。分页机制使用页目录（Page Directory）和页表（Page Table）来完成这个转换。
作用：物理地址是内存芯片上的实际地址，是最终用于存储器访问的地址。

段式内存管理

段式内存管理（Segmentation）是x86架构保护模式下的内存管理机制之一。它通过将内存划分为多个段，每个段都有独立的基址、大小和访问权限，以便对内存进行更加灵活和安全的管理。

不过在 32 位下由于访问范围为 4GB，因此通常设置基址为 0 。

段寄存器（Segment Registers）

段寄存器用于保存段选择子，指示当前正在使用的段。x86 CPU中有多个段寄存器，每个寄存器对应不同类型的内存段。

主要段寄存器

32 位 Windows（x86）段寄存器：

寄存器	Ring 3 (用户态)	Ring 0 (内核态)	说明
CS	0x1B	0x08	代码段
DS	0x23	0x10	数据段
SS	0x23	0x10	栈段
ES	0x23	0x10	额外数据段(一般等于 DS)
FS	0x3B	0x30	用户态: `TEB`，内核态: `KPCR`
GS	0x00	0x00	通常未使用

64 位 Windows（x64）段寄存器：

寄存器	Ring 3 (用户态)	Ring 0 (内核态)	说明
CS	0x33	0x10	代码段
DS	0x00	0x00	被忽略，平坦段
SS	0x00	0x00	被忽略，平坦段
ES	0x00	0x00	被忽略，平坦段
FS	0x00 (或用于 WOW64)	0x00	兼容层用，64 位下一般不用
GS	0x53 (或配置值)	0x10	用户态: `TEB`，内核态: `KPCR`

段寄存器结构

在x86保护模式下，每个段寄存器有一个16位的可见部分（段选择子）和一个80位的隐含部分（包含段基址、界限和属性）。所以，段寄存器的总长度是96位，其中只有16位是可见的。当然不可见的部分其实对我们来说是透明的，因为这一部分在段寄存器中的属性是从段描述符中加载出来，以提高内存访问速度。

为了更准确地描述段寄存器，可以使用如下的结构体：

struct SegmentRegister {
    WORD Selector;     // 段选择子 16位 可见
    struct {
        WORD Attributes; // 段属性 16位 不可见
        DWORD Limit;   // 段大小 20位（界限）+ 12位标志，不可见
        DWORD Base;    // 段基址 32位 不可见
    } Hidden;
};

Selector（段选择子） ：段寄存器中唯一可见的部分，它包含段选择子的索引、TI（表指示位）和RPL（请求特权级别）。Selector用于在GDT或LDT中查找段描述符。
- 索引（Index） ：段描述符在描述符表（GDT 或 LDT）中的索引。
- TI（Table Indicator） ：指示使用全局描述符表（GDT）还是局部描述符表（LDT）。
  - 0：使用 GDT。
  - 1：使用 LDT。
- RPL（Requested Privilege Level） ：请求的特权级别，用于权限检查。
Base（段基址） ：段的起始地址，由段描述符中的 Base 字段组成。Base 字段在段描述符中分为三部分（低、中、高），合并后形成完整的 32 位基址。
Limit（段大小） ：段的界限，由段描述符中的 Limit 字段组成。Limit 字段也分为低 16 位和高 4 位，高 4 位包含在段描述符的高字节中。Limit 通常表示段的大小。
Attributes（段属性） ：段的属性和类型信息，包括段的类型（代码段、数据段）、DPL（描述符特权级别）、存在位（P）、扩展向下位（D/B）、可访问位（A）等。

段寄存器读写

数据段寄存器

数据段寄存器读写通常是通过寄存器完成的，例如 mov ds, ax，mov ax, es 等。

另外 push 和 pop 这种栈操作指令同样可以读写数据段寄存器，例如 push fs，pop fs 等，在开发中我们通常利用这个方法来保存段寄存器环境。

注意

ss 寄存器也能通过 mov 指令修改，但是 ss 的 RPL 要保持不变。因为 ss 的 RPL 和 cs 的 RPL 同为 CPL，段权限管理要求 cs 和 ss 的 RPL 要始终保持相同，而仅通过 mov 指令修改 ss 的 RPL 显然不符合这一规定。

代码段寄存器

cs 寄存器不能通过 mov 和 pop 指令修改（不过可以使用 push cs 和 mov ax, cs 这种指令来读取 cs 寄存器的值），因此我们必须通过跨段跳转指令来修改 cs 寄存器。例如 jmp fword 和 call fword 指令：

1 2	jmp far segment:offset call far segment:offset

然而在 MSVC（尤其是 32 位 x86 平台）中的内联汇编在语法上不支持这种直接立即数跳转：

1 2	jmp far 0x1234:0x5678 call far 0x1234:0x5678

因此我们需要使用 call fword ptr [mem] 指令来代替：

struct FarPointer {
    unsigned int offset;    // 32 位
    unsigned short selector; // 16 位
} fp = {0x5678, 0x1234};

__asm {
    jmp fword ptr ds:[fp]
    call fword ptr ds:[fp]
}

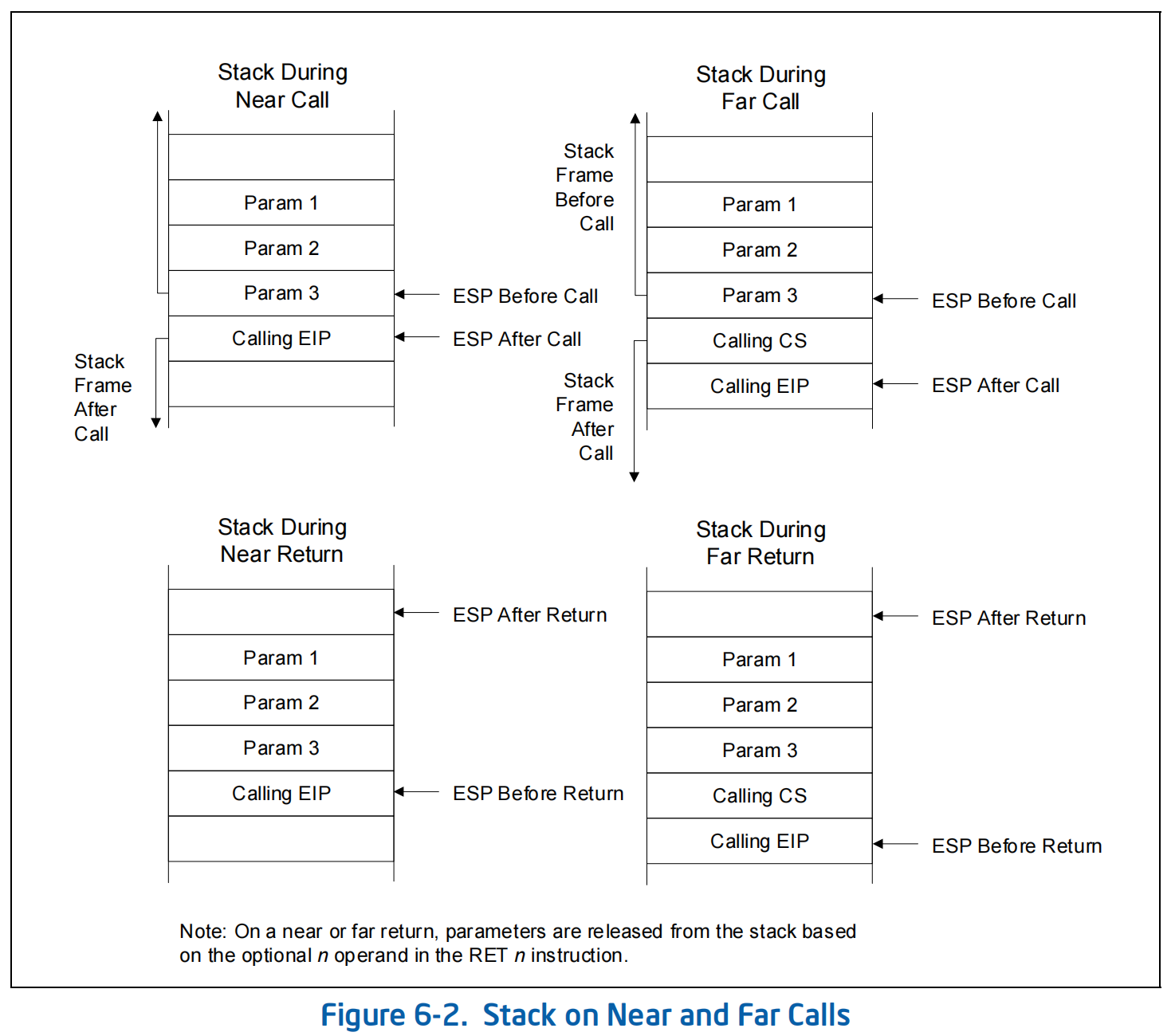

对于 call fword ptr 和 call far 指令，如果 CPL 不变则会在向栈中依次压入调用者的 cs 和返回地址（CPL 变化的情况比较复杂，具体见调用门部分）。

因此我们返回时需要通过 retf 指令返回。如果调用前在栈上压入了参数，那么我们可以通过 retf [参数的字节总数] 来平衡堆栈。

为了避免编译器在函数代码中生成堆栈帧（push ebp/mov ebp, esp…），我们需要借助裸函数（naked function）精确控制函数的入口和返回指令。

__declspec(naked) void func() {
    __asm {
        // 这里写汇编指令
        retf
    }
}

除此之外中断指令 int 以及对应的返回指令 iret 同样会修改 cs 寄存器，具体同样见后面的分析。

段描述符表（Descriptor Table）

段描述符表种类

段描述符表是存储段描述符的结构，定义了各个段的属性。x86 架构中有两种主要的段描述符表：全局描述符表（GDT）和局部描述符表（LDT）。

全局描述符表（GDT, Global Descriptor Table）

作用：全局描述符表用于定义系统范围内的段，包括代码段、数据段和系统段（如任务状态段TSS）。
存储位置 ：GDT存储在内存中的一个固定位置，其基址和界限由 GDTR（GDT Register）寄存器保存。
访问方式 ：通过段选择子中的 TI 位（Table Indicator）为 0 来选择 GDT 。
相关汇编指令 ：
- lgdt [mem] → 加载 GDT
- sgdt [mem] → 存储 GDT（SGDT 可以在 Ring 3 执行，常用于探测系统）

关于 GDT 有如下常用的调试命令：

命令	功能说明
`r gdtr`/`r gdtl`	查看 GDT 基地址和长度
`!gdt`	列出当前处理器的 GDT 表项
`!gdt <n>`	查看某个段选择子的详细描述符
`dg <selector> [count]`	解析段选择子 `selector` 开始的 `count` 个段描述符
`~<n>`	切换到第 n 个处理器上下文

局部描述符表（LDT, Local Descriptor Table）

作用：局部描述符表用于定义特定任务或进程的段，通常用于多任务环境中。
存储位置 ：LDT 也存储在内存中的一个固定位置，其基址和界限由 LDTR（LDT Register）寄存器保存。
访问方式 ：通过段选择子中的 TI 位为 1 来选择 LDT 。
相关汇编指令 ：
- lldt reg/mem → 加载 LDTR
- sldt reg/mem → 存储 LDTR（Ring 3 可执行）

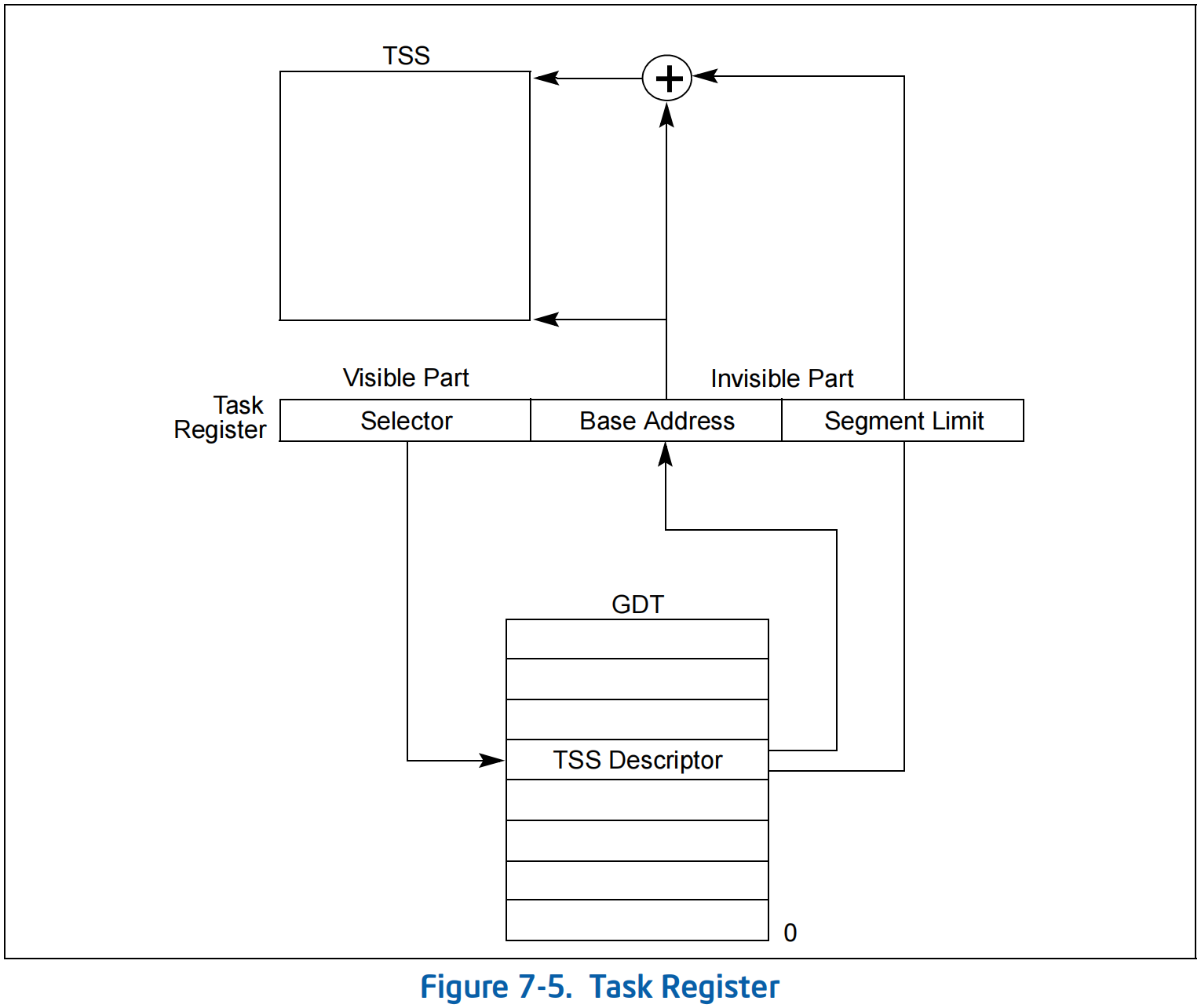

- str reg/mem → 存储任务寄存器（可用于 TSS 调试）

关于 LDT 有如下常用的调试命令：

命令	功能说明
`r ldtr`/`r ldtl`	查看 LDT 基地址和长度

段描述符（Segment Descriptor）

段描述符是描述段属性的结构体，存储在GDT或LDT中。每个段描述符占用8个字节，包含段的基址、界限和属性等信息。

一个段描述符的结构如下：

基址（Base Address） ：段的起始地址，由 8 位高位基址（Base 31:24）、8 位中位基址（Base 23:16）和 16 位低位基址（Base Address 15:00）组成，共32位。
界限（Limit） ：段的大小，由 16 位低位界限（Limit 15:0）和 4 位高位界限（Limit 19:16）组成，共 20 位。
P（Present） ：段存在位，1 表示段存在。段描述符加载时，首先看 P 位是否为 1 。
DPL（Descriptor Privilege Level） ：描述符的特权级别，共 2 位。
S（Descriptor Type），Type ：S 描述符类型，Type 根据 S 的不同含义不同。

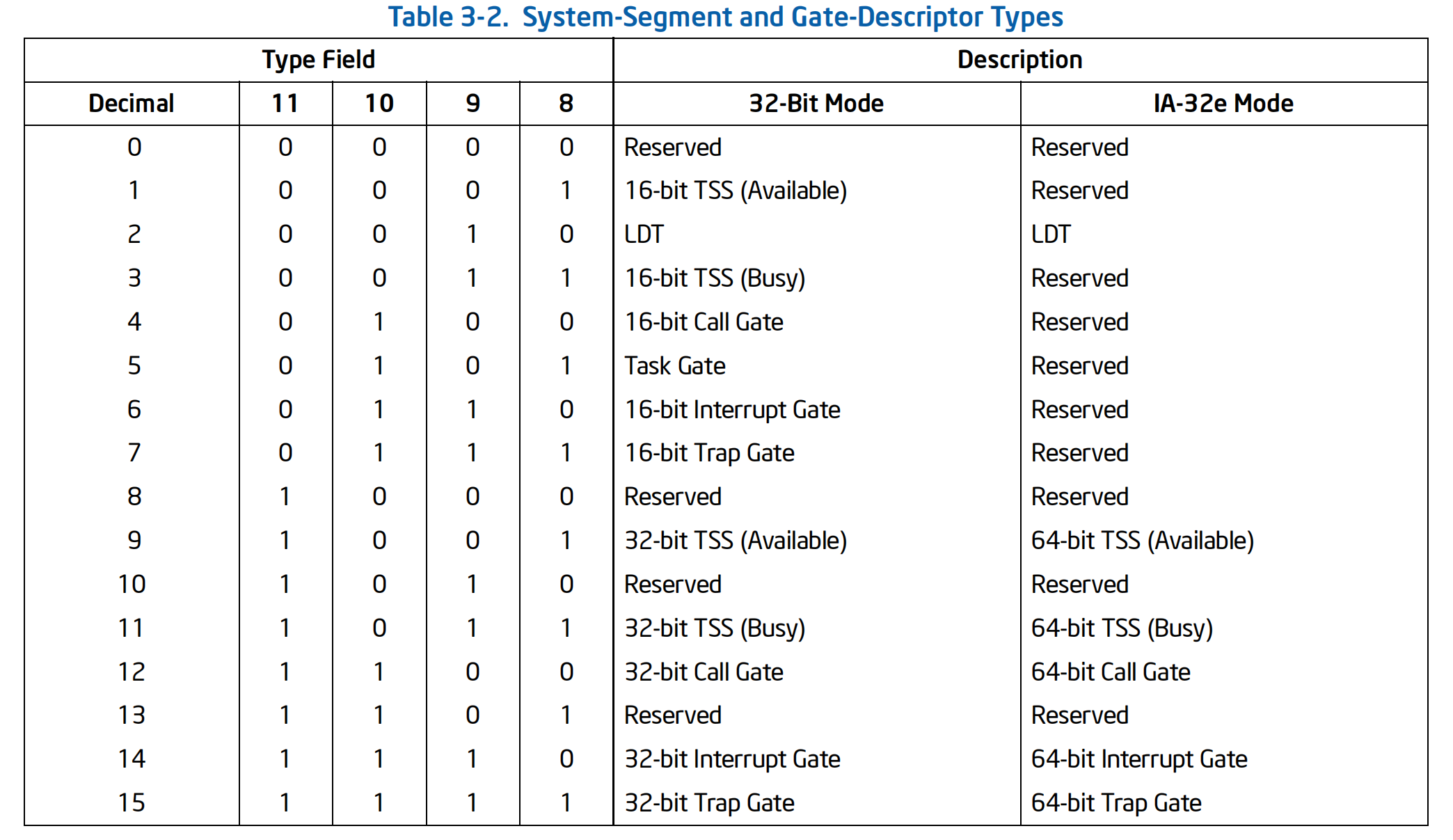

- S 为 0 表示系统段，此时 Type 描述系统段的类型（如调用门，中断门，陷阱门等），含义如下表所示。

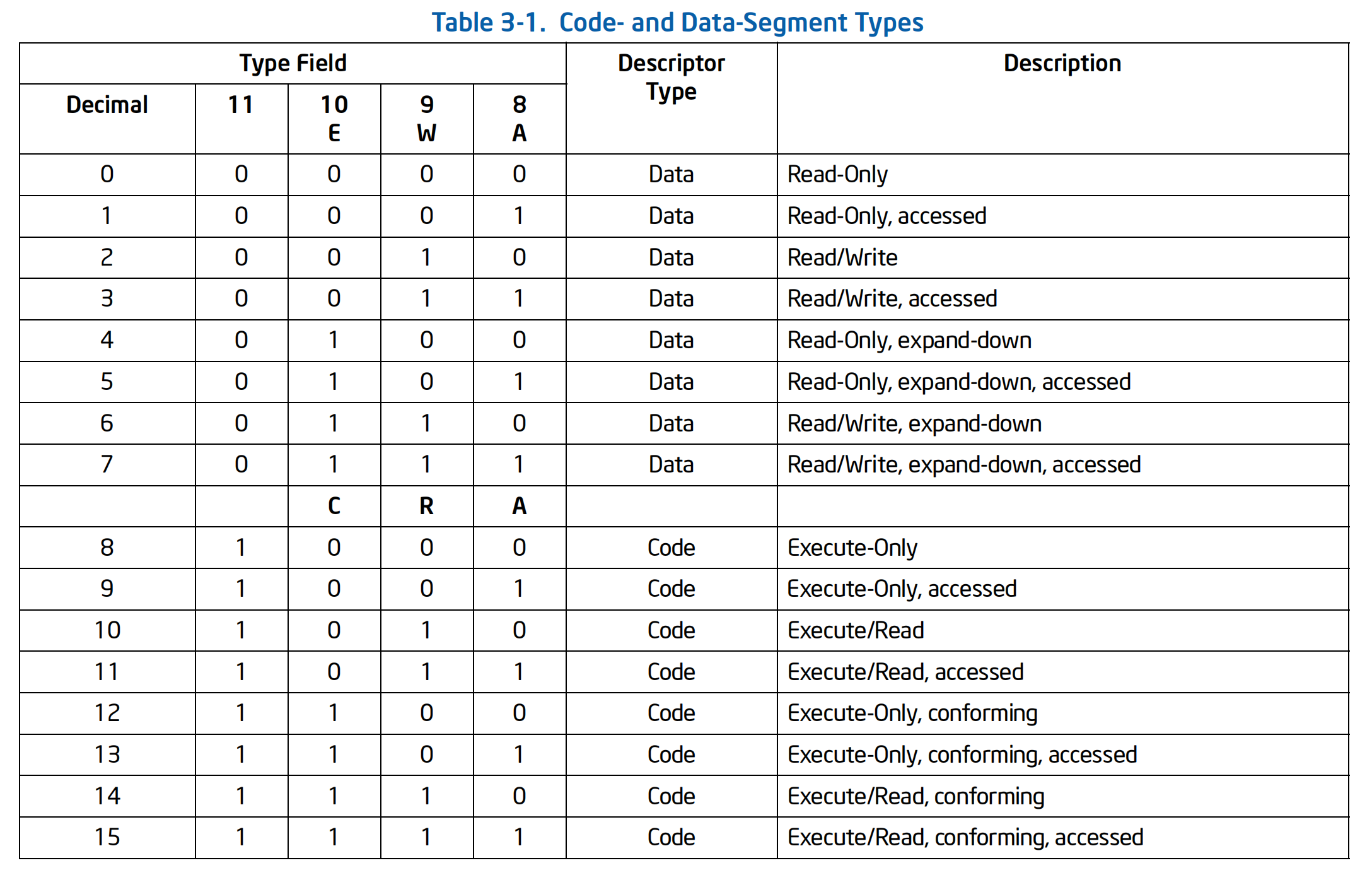

- S 为 1 表示代码段或数据段，此时 Type 描述段的具体类型（如代码段、数据段）和访问权限，含义如下表所示。
另外 Type 对应代码段和数据段时分别引入了一个新概念：
- 一致代码段（Conforming Code Segment）
  - 当 Type 的 11 位为 1 时段描述符表示的是代码段，此时如果 C 位（10 位）为 1 则表示为一致代码段。
  - 一致代码段是指当 CPU 执行跨特权级的代码段切换（比如调用更高权限的代码段）时，不需要特权级检查，允许直接进入。
  - CPU 不会在段切换时更改 CPL（因为一致代码段特权级不敏感）。
- 向下拓展数据段（Expand-Down Data Segment）
  - 当 Type 的 11 位为 0 时段描述符表示的是数据段，此时如果 E 位（10 位）为 1 则表示为向下拓展。
  - 正常情况下的我们见到的数据段都是向上拓展的，即有效偏移范围是从 0 到 Limit 。
  - 对于向下拓展的数据段，有效偏移范围是从 Limit + 1 到最大偏移值（例如，0xFFFF 或 0xFFFFFFFF，取决于段的大小）。由于 Base + Limit 会溢出，因此实际的有效范围是 [Base, Base + Limit) 之外的范围。
G位（Granularity） ：决定界限单位。
- 0 表示段寄存器的 Limit 元素单位为字节，即最大范围为 0x000FFFFF（1MB）。
- 1 表示段寄存器的 Limit 元素单位为 4KB ，即最大范围为 0xFFFFFFFF（4GB）。
D/B 位（Default Operand Size / Big） ：决定了默认的操作数和地址的大小，以及堆栈指针的大小。

注意

这里需要与 Type 位配合才能生效。Type 位决定了段描述符是代码段还是数据段，另外还决定了一些特性如向下拓展是否生效。
- 对于代码段：
  - 0 ：默认操作数和地址大小为 16 位。例如 push 指令只能压 2 字节。
  - 1 ：默认操作数和地址大小为 32 位。
- 对于堆栈段：
  - 0 ：使用 16 位堆栈指针。
  - 1 ：使用 32 位堆栈指针。
- 对于数据段：
  - 0 ：向下拓展。
  - 1 ：向上拓展。
L 位（64-bit code segment） ：仅适用于 IA-32e 模式（64 位模式）的代码段。
- 0 ：表示这是一个 16 位或 32 位代码段，具体取决于 D/B 位。
- 1 ：表示这是一个 64 位代码段，忽略 D/B 位。
AVL 位（Available for use by system software） ：供操作系统或其他系统软件使用，用于特定用途，例如标记段的状态，未被硬件使用。

段权限检测

权限类型

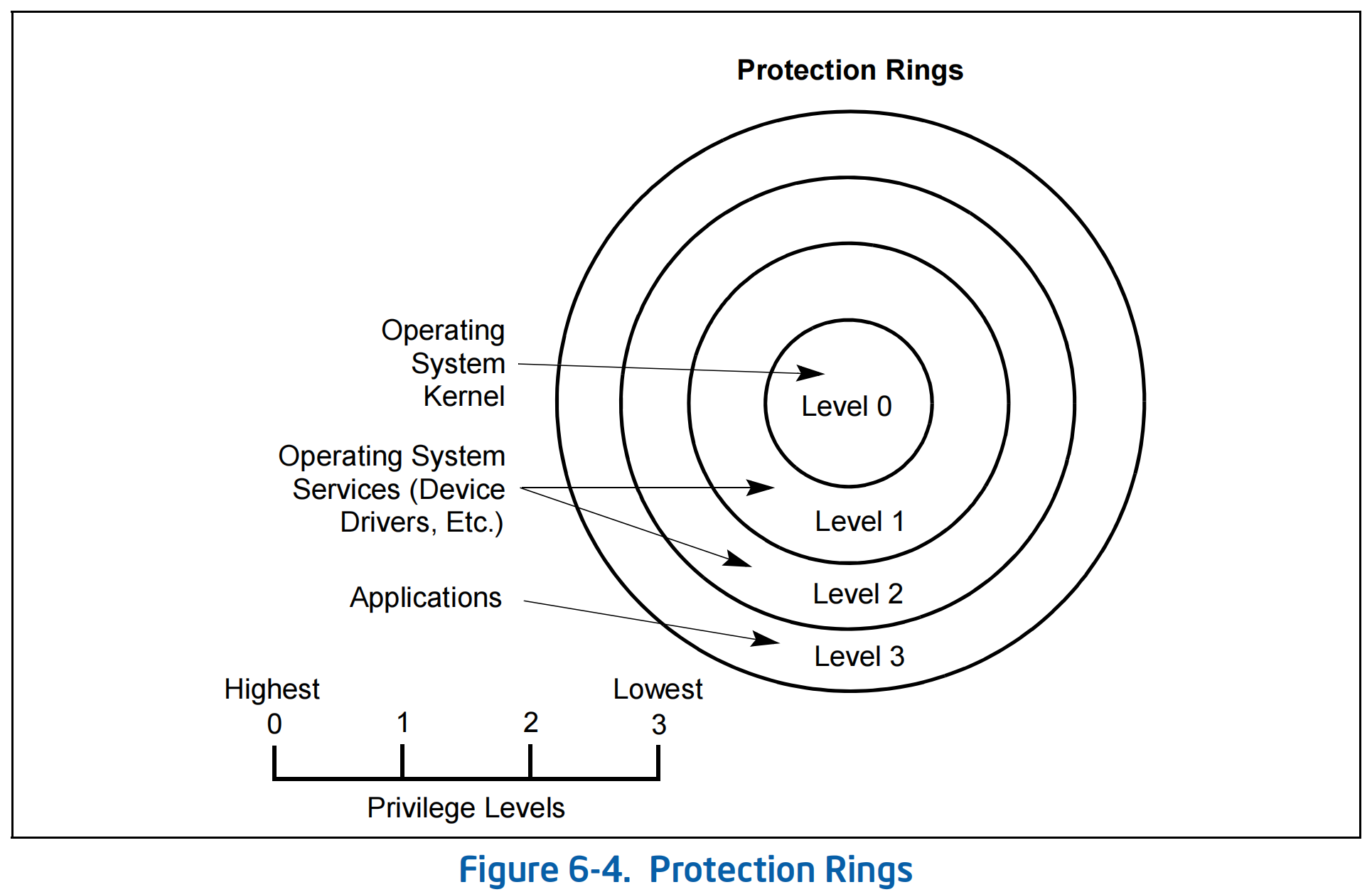

Ring Model 是一种 CPU 权限级别（Privilege Level） 的分层架构，主要用于操作系统中处理权限隔离和保护。它通过硬件机制，限制不同权限级别的代码对系统资源的访问，从而提高系统的安全性和稳定性。

Ring Model 的分层通常分为 4 个等级，编号从 0 到 3：Ring 0， Ring 1， Ring 2， Ring 3。

CPU 的权限等级主要有段机制来维护，具体来说段机制中有下面几个权限类型：

CPL（Current Privilege Level） ：表示当前程序的运行权限级别，由 CS 和 SS 的 RPL（低两位）决定，并且 CS 和 SS 的低两位一定相等（因为权限变化要求 CS 和 SS 同时修改，并且 CS 和 SS 必须变成相同是值）。
RPL（Requested Privilege Level） ：请求访问段时指定的权限级别。通常由访存时使用的段寄存器的段选择子决定。
DPL（Descriptor Privilege Level） ：段描述符中定义的段权限级别。

权限规则

这里仅考虑常见的非一致代码段。

权限检测规则

对于数据段：仅检测 DPL 与 CPL 之间的大小关系，当且仅当 DPL 在数值上大于等于 CPL（CPL ≤ DPL）时允许。例如当 CPL = DPL = 3 时，即使 RPL = 0 也允许访问。
对于堆栈段和代码段：当且仅当 CPL = RPL = DPL 时允许访问。因为堆栈段在数据段的基础上本身 RPL 就是 CPL，因此我们只需要知道这里比数据段严格，必须要求 CPL = DPL。
对于系统段：CPL = RPL ≤ 门描述符的 DPL

权限修改规则

cs 的权限一旦改变，ss 的权限也要随着改变，cs 与 ss 的等级必须一样。
int，call far 这一类的指令只能通过系统段提权或者不改变权限。
jmp far 这一类指令不改变权限，除了 TSS（可以同时影响到 cs 和 ss）。
retf，iretd 这一类指令只能同级跳转或者降权。

调用门

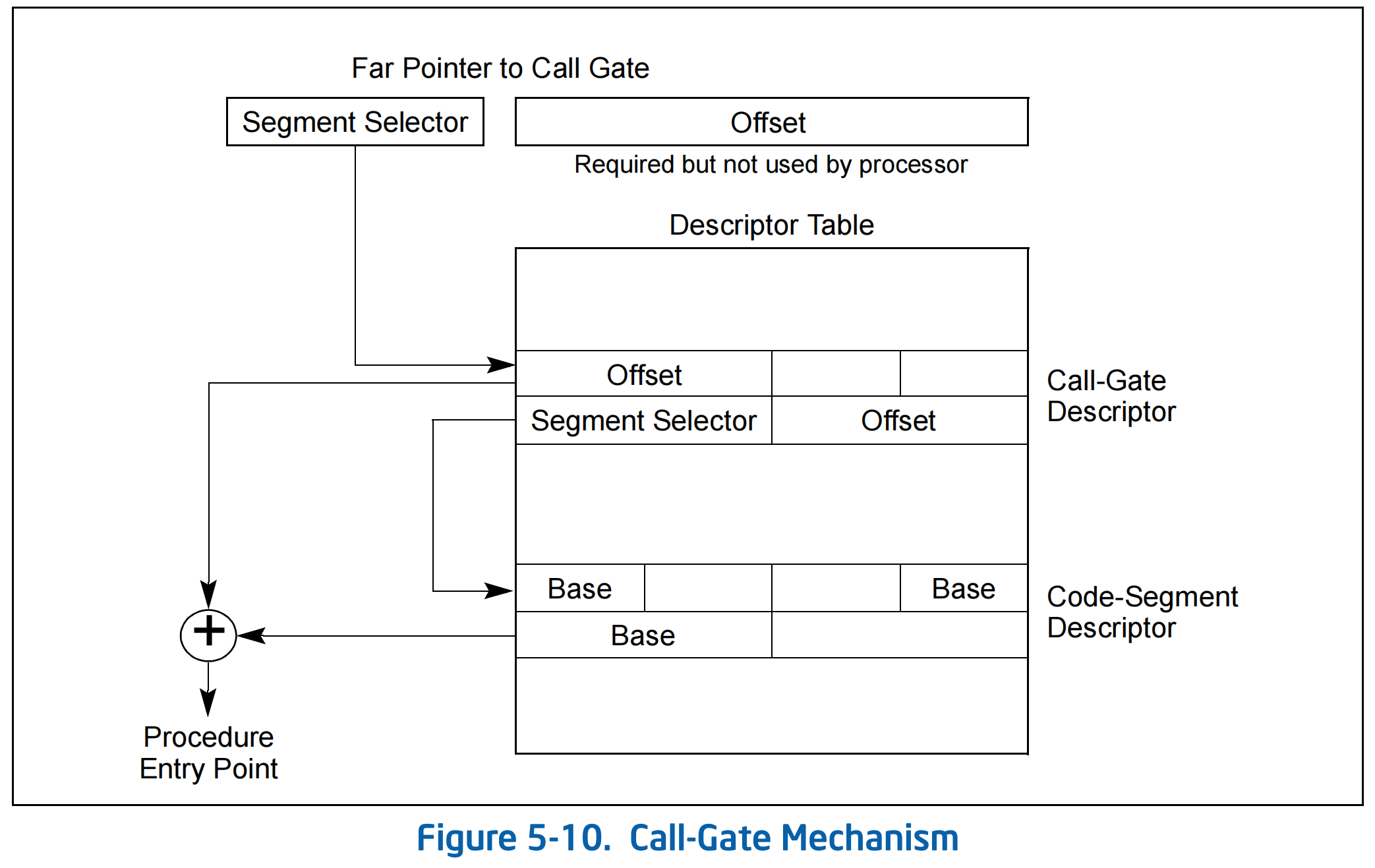

在 x86 保护模式下，调用门（Call Gate）是一种特殊的系统段描述符，存在于 GDT（全局描述符表）或 LDT（局部描述符表） 中。它的作用是：允许安全地从一个代码段转移到另一个代码段，通常伴随特权级切换。

门描述符

偏移地址（Offset in Segment） ：目标代码段中被调用过程的入口的逻辑地址，分为 16 位的低位偏移（Offset 15:00）和 16 位的高位偏移（Offset 31:16），需要与段选择子指向的段描述符结合才能得到入口的线性地址。
段选择子（Segment Selector） ：调用门要跳转到的目标代码段的选择子，用于在 GDT 或 LDT 中查找目标代码段的描述符。
参数计数（Param Count） ：堆栈切换（权限改变）时需要从旧特权级堆栈复制到新特权级堆栈的参数个数，单位为字（16 位）或双字（32 位），具体取决于调用门的类型（位数）。
类型（Type） ：4 位，表示调用门的类型。对于 32 位调用门，值为 1100（0xC）；对于 16 位调用门，值为 0100（0x4）。
系统段标志（S） ：1 位，固定为 0，表示调用门是系统段，而不是普通的代码段或数据段。
描述符特权级（DPL） ：2 位，表示访问调用门时所需的最低特权级，用于特权检查。
段存在标志（P） ：1 位，表示调用门描述符是否存在。若为 0，访问该调用门会触发 #NP（Not Present）异常。

过程分析

调用过程

当我们通过 call/jmp far 或者 call/jmp fword ptr 指令调用调用门：

根据指令中的段选择子找到调用门。（指令中的地址没有用到，最终跳转到的地址由调用门的门描述符中的 Offset 字段决定）
进行权限检查：
- 指令中的 RPL 不参与整个过程。
- CPL 在数值上小于等于调用门 DPL。
- 调用门中代码段选择子的 RPL 在数值上小于等于对应的代码段的的 DPL（貌似不用满足，并且跳过去之后 CPL 还是设置为代码段的 DPL）。
- 如果是 jmp 则调用门的段描述符对应的代码段的 DPL 等于 CPL。（jmp 通过调用门提不了权）
- 如果是 call 则调用门的段描述符对应的代码段的 DPL 在数值上小于等于 CPL。
判断调用门是否提权：
- 如果没有权限变化则等价于普通的跨段跳转，只不过这里跳转的地址不是直接从操作数获取的。

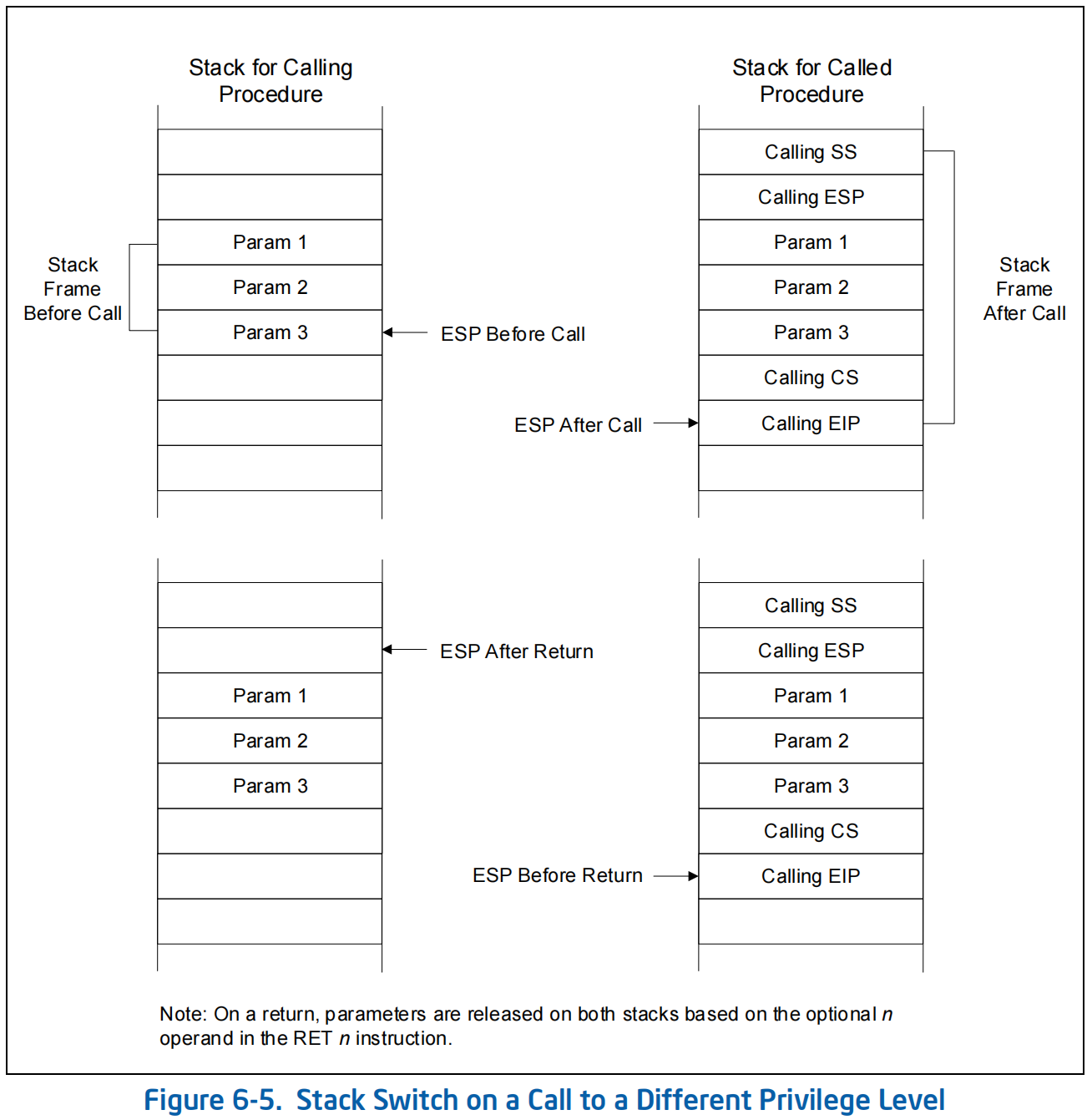

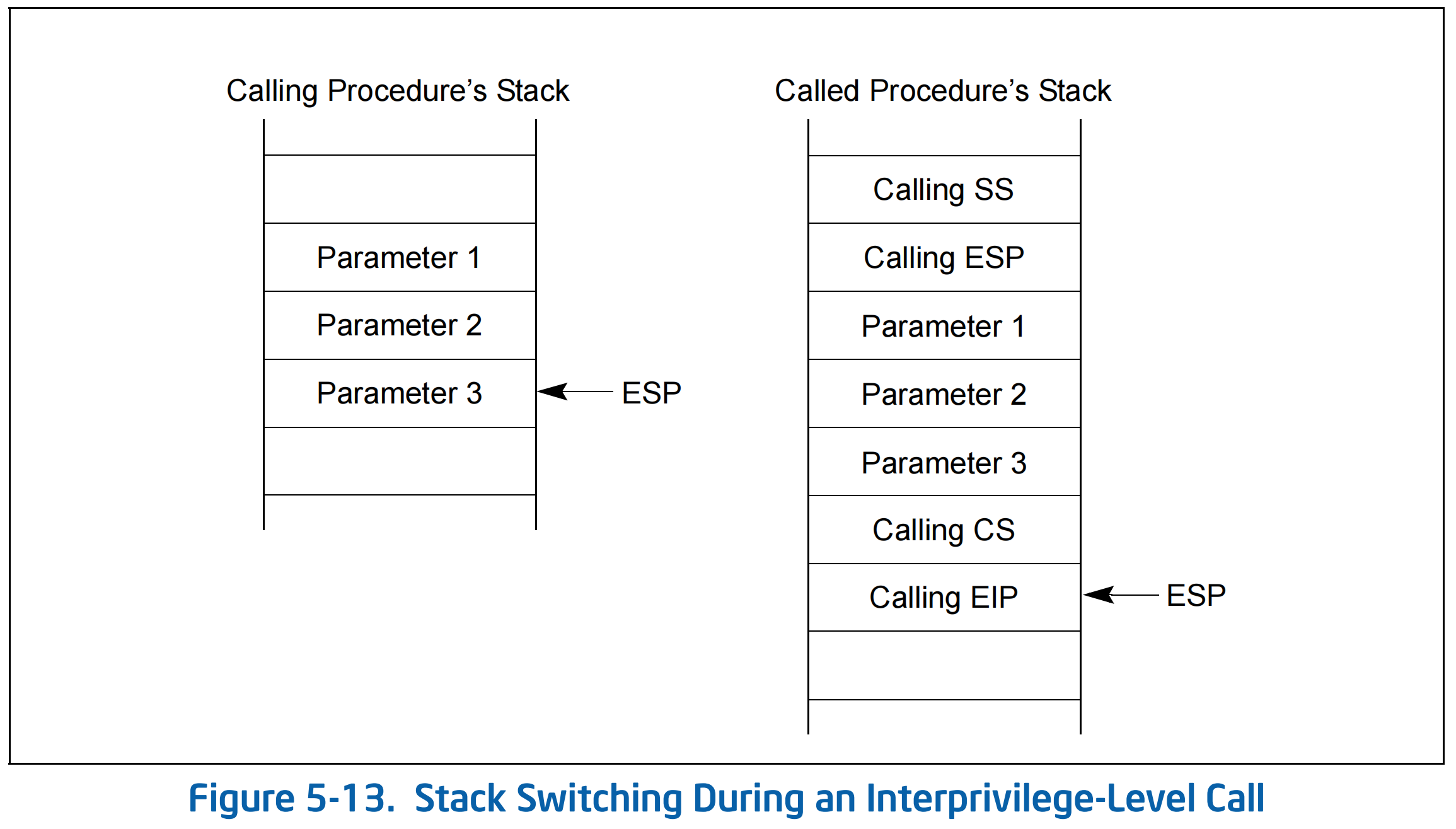

- 如果权限发生变化则需要进行栈切换：

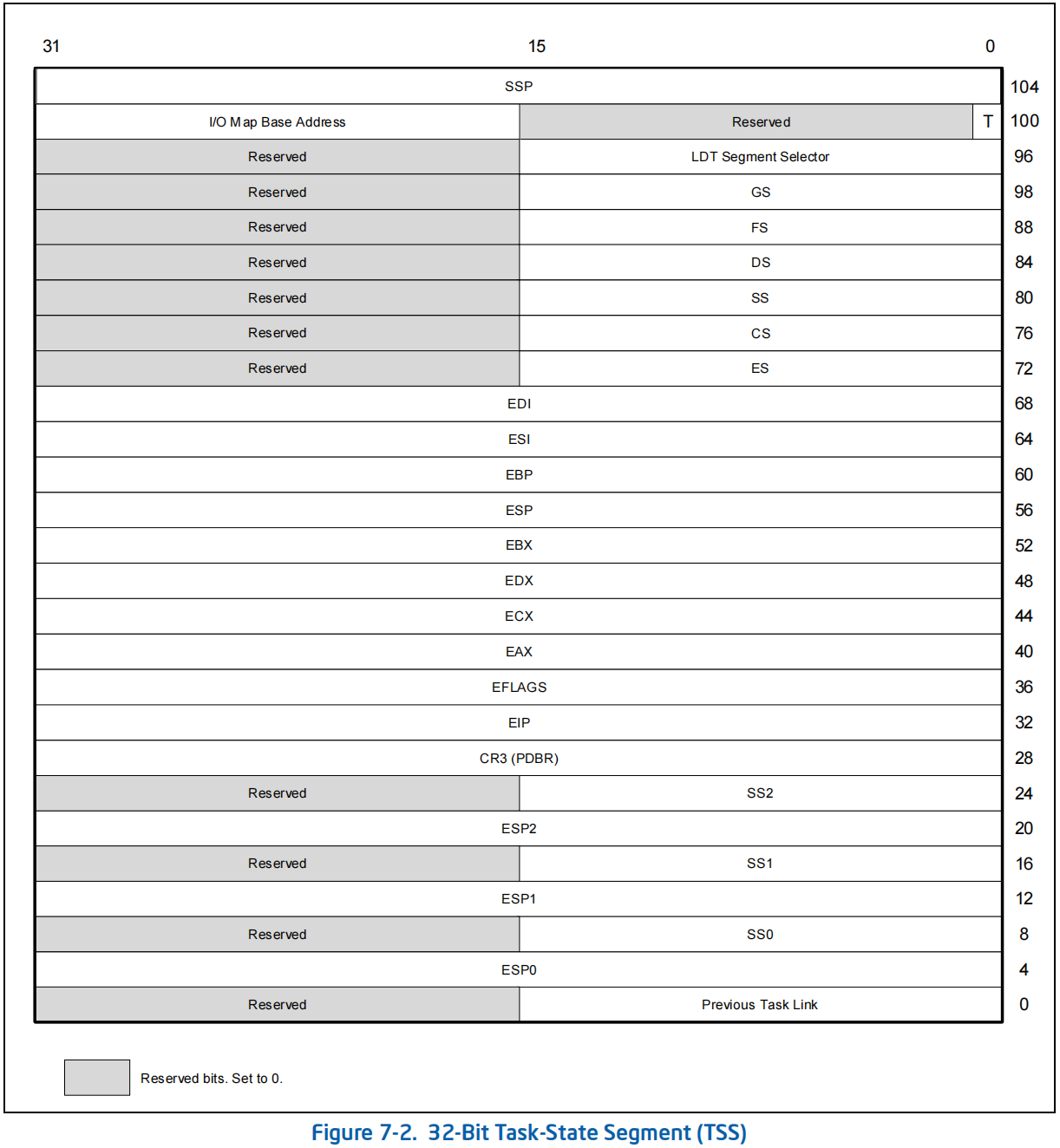

  - 从 TSS 中获取新的 ss 和 esp 更新对应的寄存器，期间会检测 ss 的权限以及 TSS 是否合法。
  - 将原有的 ss，esp，参数（从原本的栈中拷贝，拷贝长度参考调用门描述符中的参数计数（Param Count）字段），cs，返回地址依次压入新的堆栈。

    注意

    原有的堆栈中只有参数，没有压入返回地址之类的东西。
  - 根据门描述符中表示的代码段还有调用门入口点更新 cs，eip。

至此我们完成的 cs 和栈的切换，跳转指调用门指定的代码开始执行。

注意

如果我们调试提权后的代码，则返回用户态之后会发生崩溃。

这是因为 int 3 对应的中断处理函数 _KiTrap03 会将 fs 寄存器修改为 0x30（这也是为什么我们下断点调试时发现 fs 的值发生变化），而由于我们通过调用门提权后处于 0 环权限，_KiTrap03 并不会恢复 fs 寄存器，因此我们在返回 3 环时需要手动还原 fs 寄存器。

返回过程

如果我们通过 call 长调用指令进行调用门跳转则需要通过 retf 指令返回。

注意

如果调用门规定了参数格式，则我们必须使用 retf [参数的字节总数] 来返回。

注意，retf 后面跟的是参数的字节数，而调用门的参数计数（Param Count）字段描述的是参数的个数。

具体过程为：

进行权限检查 ：根据栈中存放的 cs 寄存器判断是否发生权限（CPL）变化：
- 如果没有发生权限变化则为普通的跨段跳转，不会发生栈切换。
- 如果发生权限变化则：
  - 只能是降权，即在数值上栈中保存的 cs 的 RPL 要大于 CPL。
  - 对栈中保存的 ss 进行权限检查，要求返回后 ss 和 cs 的 DPL 要相等。
恢复寄存器 ：
- 根据中保存的 eip，cs 恢复 eip 和 cs 寄存器。
- 如果降权则要在普通的跨段跳转返回的基础上根据栈中保存的 esp 和 ss 恢复堆栈。栈中保存的 esp 和 ss 的位置需要根据 retf 后面跟的参数字节数定位。
平衡堆栈 ：
- 如果权限不变则根据 retf 后面跟的参数字节数平衡掉压入的参数，另外还要平衡掉跨段跳转时压入的返回地址和 cs。
- 如果是降权则需要在原本的堆栈中根据 retf 后面跟的参数字节数平衡掉压入的参数。

  注意

  内核堆栈每次都是通过 TSS 的 esp 赋值，因此不需要平衡内核堆栈。

中断

什么是中断

中断（Interrupt）是计算机系统中一种异步事件通知机制，用于在处理器正在执行任务时，打断当前执行流程，让处理器去响应更紧急或更重要的事件。

中断机制为计算机系统提供了一种对事件的实时响应方式，同时保证处理器资源的高效利用。

按照来源划分，中断可以分为硬件中断和软件中断 ：

硬件中断 ：来自外部设备（如键盘、鼠标、定时器、网卡）发出的中断信号。如：键盘按键、鼠标移动、时钟滴答。
软件中断 ：由程序通过指令（如 int）显式触发，通常用于系统调用。

按目的划分，中断可以分为可屏蔽中断（IRQ），不可屏蔽中断（NMI）和异常（Exception） ：

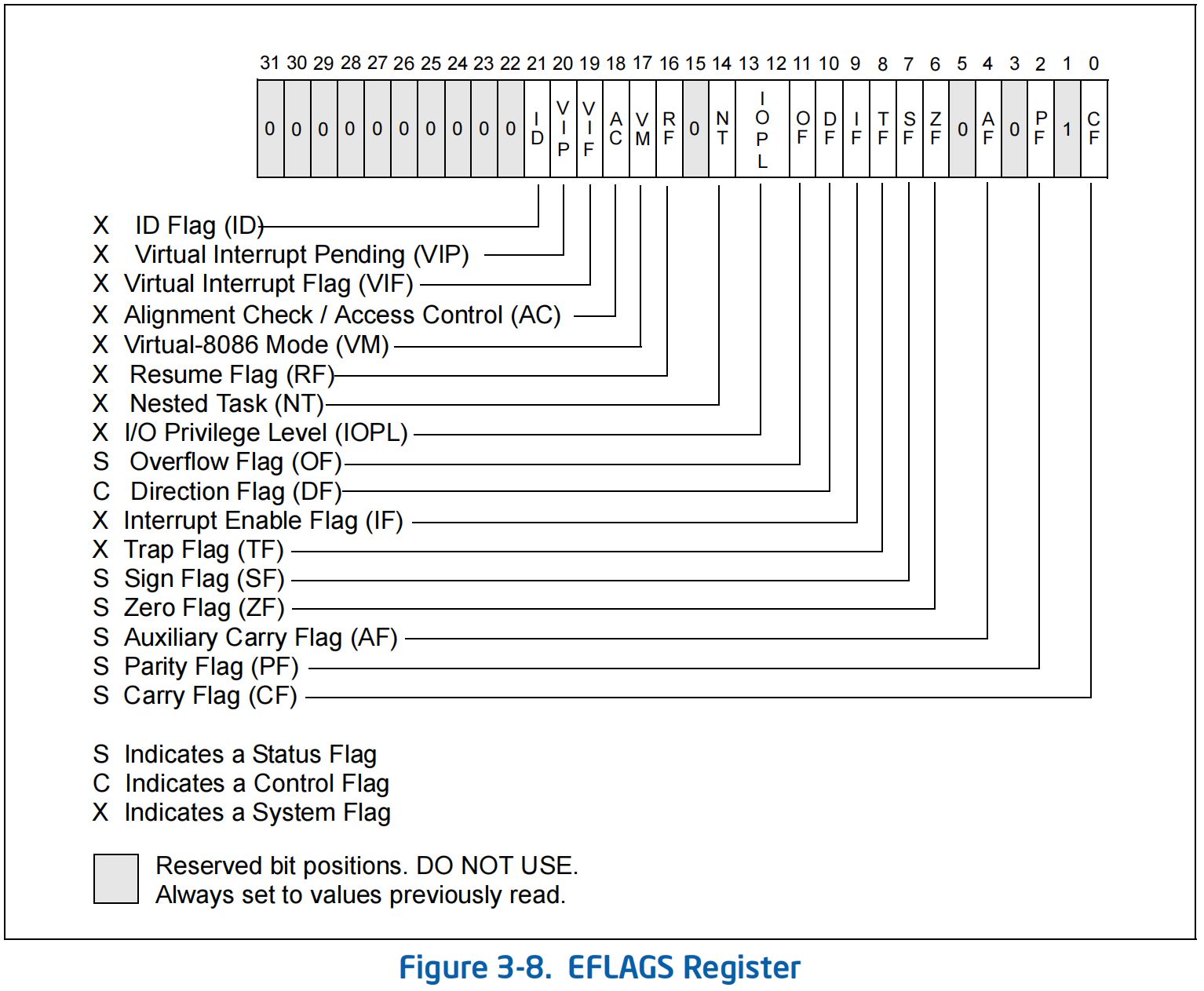

可屏蔽中断（IRQ） ：可以被禁止（如设置 IF=0，EFLAGS 寄存器第 10 位）。大多数硬件中断都属于这一类。
不可屏蔽中断（NMI） ：非常紧急，不能被屏蔽，比如内存校验出错。
异常（Exception） ：由 CPU 自身执行错误或特定条件触发，如除 0、段错误、页错误等。属于“内部中断”。

中断描述符表（IDT,Interrupt Descriptor Table）

与调用门不同，中断门的门描述符位于存储在 IDT（中断描述符表） 中。这是因为中断描述符要以“中断号”为索引，用于快速响应异步事件或异常情况，强调处理器控制流程的跳转，因此需要单开一个表存储。

中断向量表（IDT）最多有 256 项（编号 0–255），每一项都对应一个中断/异常，中断号就是中断向量表的下标。其中中断号 0–31（共 32 个）被 CPU 保留，用于异常处理，操作系统不得更改其语义。

中断号	异常简称	异常名称	类型
0	#DE	Divide Error（除 0 错误）	Fault
1	#DB	Debug（调试异常）	Fault/Trap
2	—	Non-Maskable Interrupt（NMI）	Interrupt
3	#BP	Breakpoint（断点）	Trap
4	#OF	Overflow（溢出）	Trap
5	#BR	BOUND Range Exceeded（数组越界）	Fault
6	#UD	Invalid Opcode（非法/未定义指令）	Fault
7	#NM	Device Not Available（协处理器不可用）	Fault
8	#DF	Double Fault（双重故障）	Abort
9	—	Coprocessor Segment Overrun（协处理器段溢出）	Fault（已废弃）
10	#TS	Invalid TSS（任务状态段无效）	Fault
11	#NP	Segment Not Present（段不存在）	Fault
12	#SS	Stack Segment Fault（栈段错误）	Fault
13	#GP	General Protection Fault（一般保护异常）	Fault
14	#PF	Page Fault（页错误）	Fault
15	—	Reserved（保留）	—
16	#MF	x87 Floating-Point Error（浮点错误）	Fault
17	#AC	Alignment Check（对齐检查）	Fault
18	#MC	Machine Check（机器检查）	Abort
19	#XM/#XF	SIMD Floating-Point Exception	Fault
20–31	—	Reserved（保留）	—

中断号 32–255：可由操作系统自由使用，每一项都是一个“中断描述符”，可为以下几种类型：

描述符类型	用途
中断门（Interrupt Gate）	常用于处理硬件中断，自动清除 IF 位，防止嵌套
陷阱门（Trap Gate）	常用于异常和调试，不清除 IF

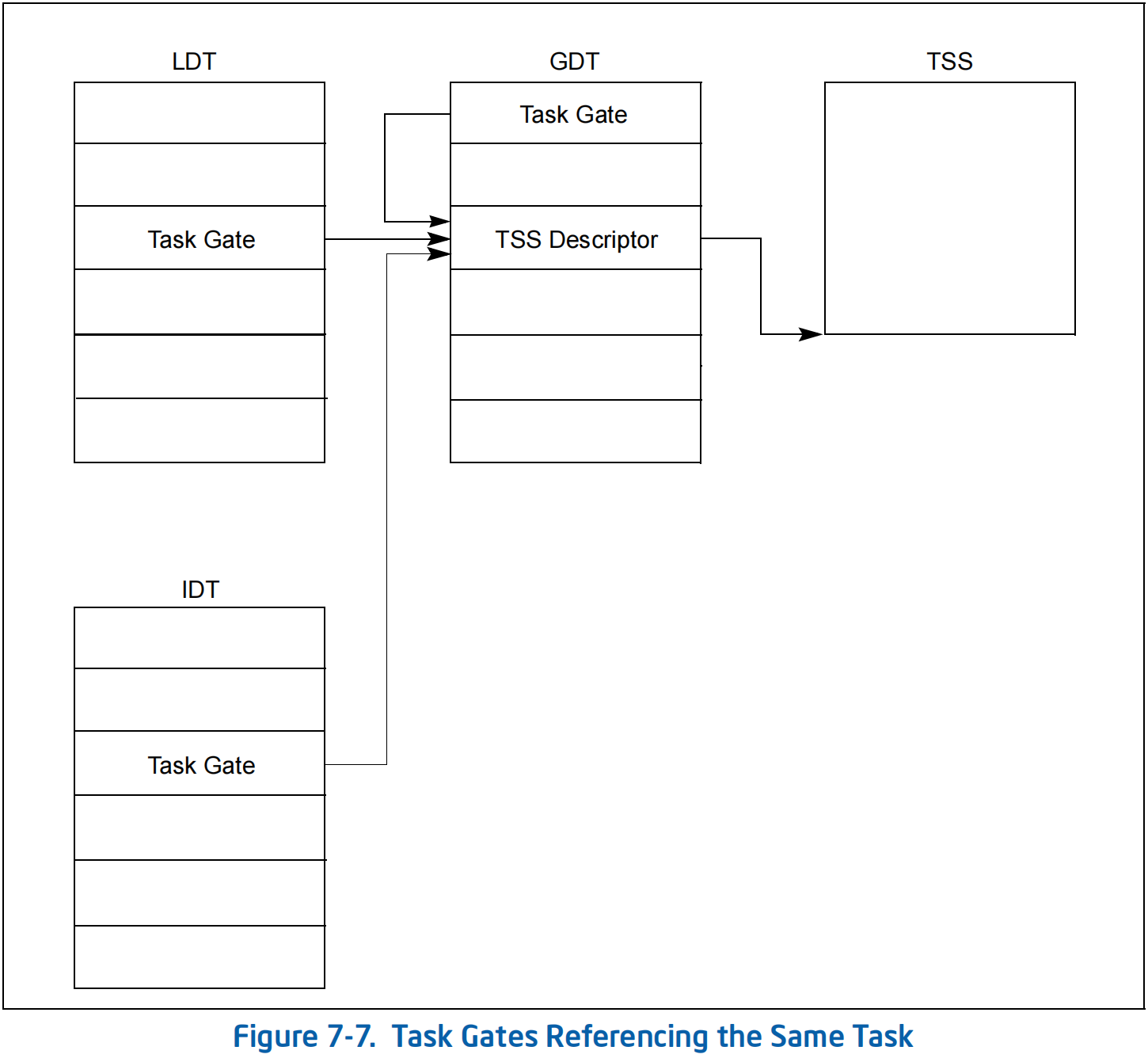

任务门（Task Gate）	切换到另一个任务（TSS），操作系统不使用该功能

关于 IDT 有如下常用的调试命令：

命令	功能说明
`r idtr`/`r idtl`	查看 IDT 基地址和长度
`!idt`	查看当前处理器 IDT 内容
`!idt <n>`	查看中断号 `<n>` 的处理函数
`~<n>`	切换到第 n 个处理器上下文

中断门

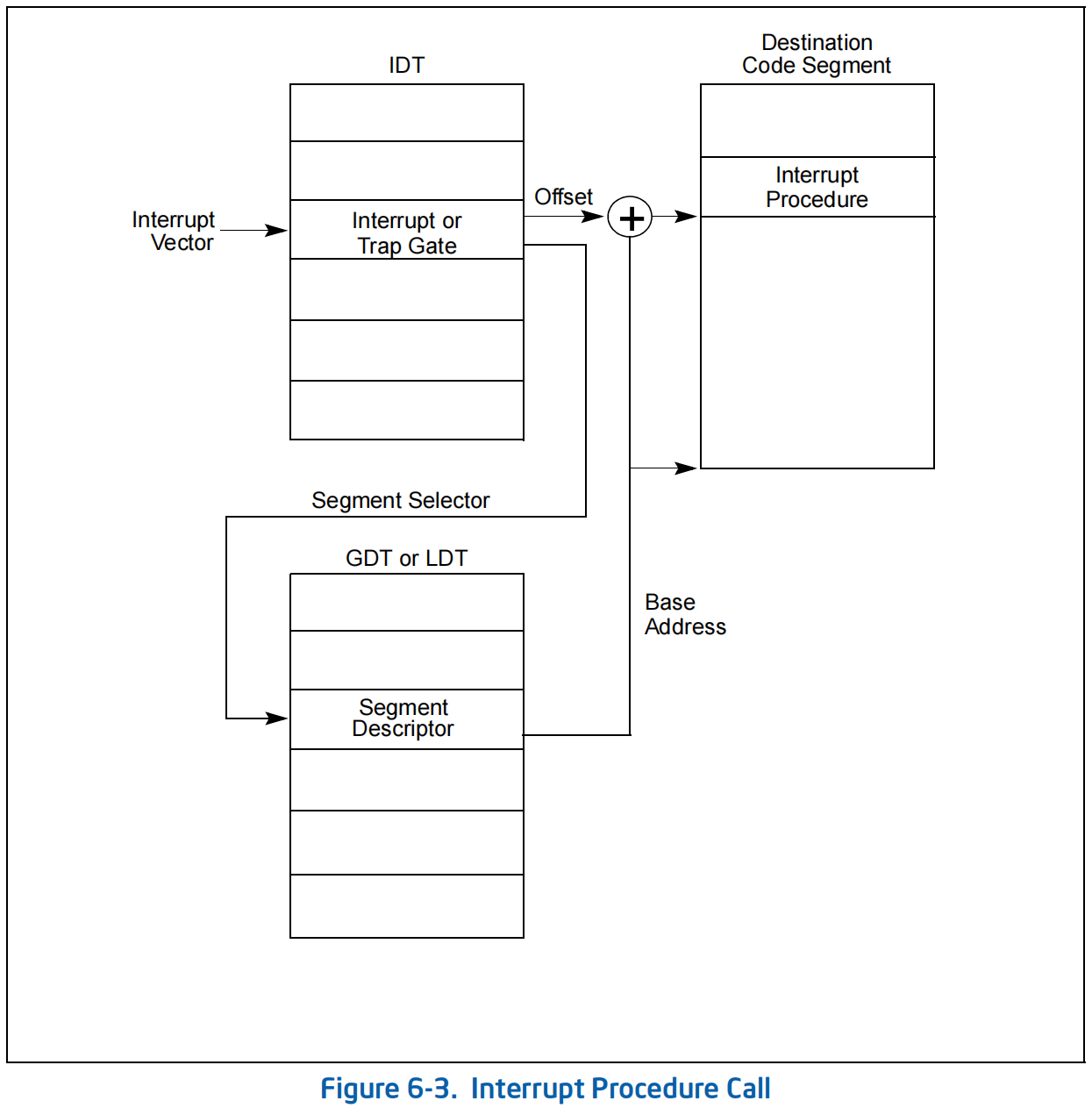

中断门（Interrupt Gate）是 x86 架构中用于处理中断（硬件/软件中断）和异常的一种特殊机制。它是一种描述符，存储在 IDT（中断描述符表） 中，用于指向中断/异常处理程序的入口地址和相关属性。

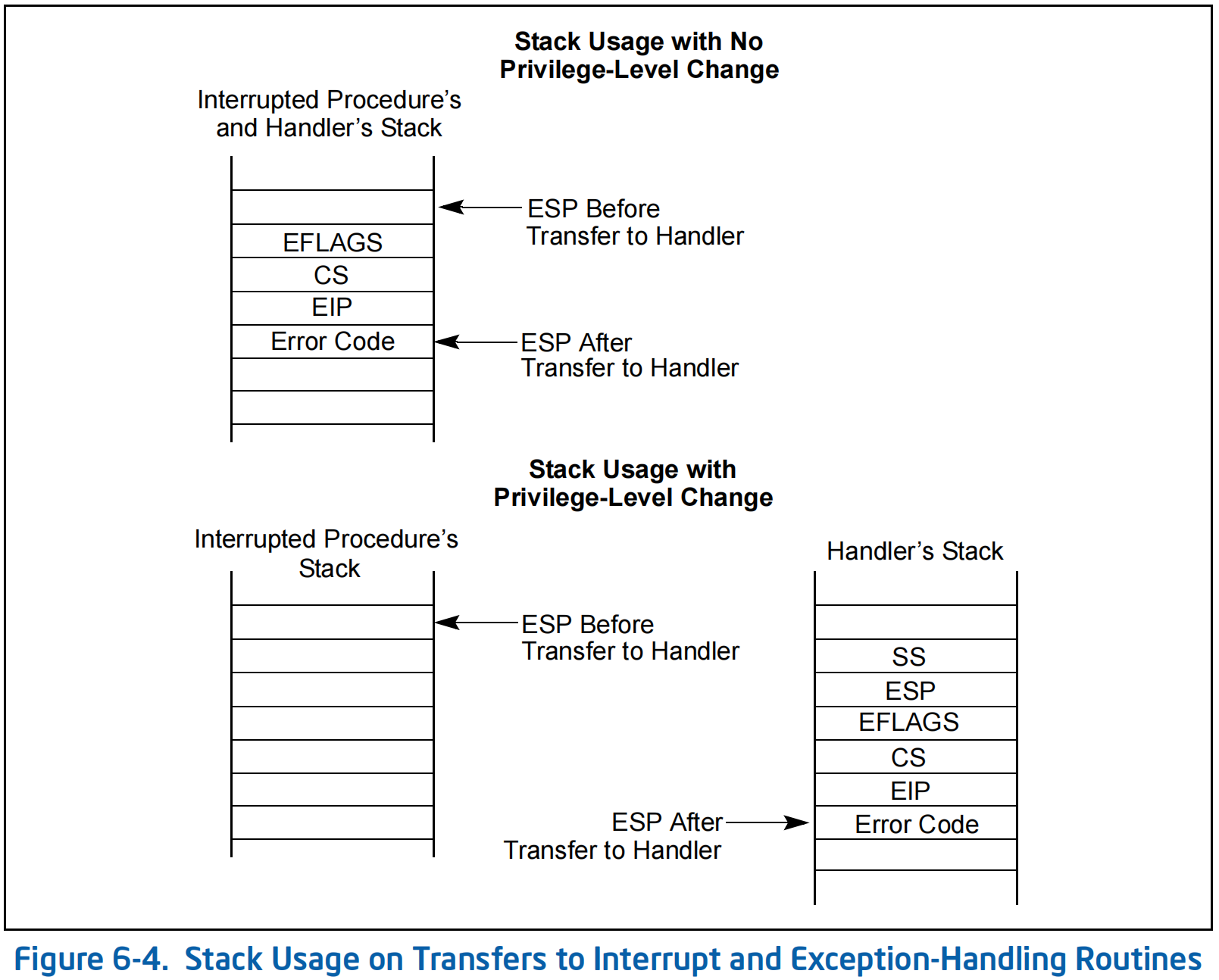

中断门的作用是：当发生中断或异常时，CPU 通过中断门自动跳转到对应的处理函数，并进行必要的权限切换、堆栈切换等。

门描述符

偏移地址（Offset） ：目标代码段中中断处理程序入口的逻辑地址，分为 16 位的低位偏移（Offset 15:00）和 16 位的高位偏移（Offset 31:16），需要与段选择子指向的段描述符结合才能得到入口的线性地址。
段选择子（Segment Selector） ：中断门要跳转到的目标代码段的选择子，用于在 GDT 或 LDT 中查找中断处理程序所在的段描述符。
类型（Type） ：4 位，表示门描述符的类型。对于 32 位中断门，值为 1110（0xE）；表示该门在触发时会自动清除 EFLAGS 中的 IF 位，从而禁止中断嵌套。
系统段标志（S） ：1 位，固定为 0，表示中断门是系统段，而不是普通的代码段或数据段。
描述符特权级（DPL） ：2 位，表示访问中断门所需的最低特权级。在中断由软件触发（如 INT 指令）时进行特权检查；若 CPL > DPL，则会触发 #GP 异常。
段存在标志（P） ：1 位，表示中断门描述符是否存在。若为 0，访问该中断门会触发 #NP（Not Present）异常。

过程分析

调用过程

当我们通过 int n 或指令触发中断：

根据中断向量在 IDT 中查找中断门描述符。（指令中的操作数 n 作为索引，找到对应的门描述符；跳转地址由中断门中的 Offset 和 Segment Selector 字段决定）
进行权限检查：
- 对于硬件中断 ：不进行权限检查，中断处理程序直接执行。
- 对于软件中断（如 INT n） ：
  - CPL（当前特权级）必须小于等于中断门的 DPL。
  - 如果 CPL > DPL，则触发 #GP 异常。
判断是否发生权限变化（提权） ：
- 如果中断门的目标代码段的 DPL < CPL，则发生提权，需要进行堆栈切换。
  - 从 TSS 中查找对应的 SS 和 ESP，加载为新堆栈。
  - 将当前栈的 SS、ESP、EFLAGS、CS 和 EIP 依次压入新堆栈中，形成完整的返回上下文。
  - 若中断号是 INT n 且带有错误码，则错误码也一并压入堆栈（CPU 固定的几项，我们自己注册的没有）。
- 如果没有权限变化（例如从 Ring 0 调用 Ring 0 中断门）则不会切换堆栈，仅将 EFLAGS、CS、EIP 压入当前堆栈。
修改 EFLAGS 寄存器 ：中断门会清空 EFLAGS 寄存器中的下面几个标志位：

位名	含义	EFLAGS 位位置	修改行为 / 说明
IF (Interrupt Flag)	中断允许标志：控制是否允许 CPU 响应可屏蔽中断（IRQ）	位 9	当通过中断门进入中断处理程序时，CPU 会自动将 `IF = 0`，即暂时屏蔽其他中断，防止当前中断被新的中断打断。等中断处理结束后通过 `IRET` 恢复原 `EFLAGS`，`IF` 才可能再次为 1。这个行为只发生在中断门，陷阱门不会清除 IF，允许中断嵌套。
TF (Trap Flag)	单步调试标志：控制是否在每条指令后触发调试异常（#DB）	位 8	进入中断处理程序前，CPU 会自动将 `TF` 清 0，禁止单步调试在中断处理流程中生效，避免调试器每条指令都触发中断，造成混乱甚至不可预期行为。恢复时，`IRET` 会将 `TF` 恢复为中断前的状态。
NT (Nested Task)	嵌套任务标志：用于任务切换机制（与 TSS 和任务门相关）	位 14	`NT = 1` 表示当前是嵌套任务。中断门触发时，即便不是 Task Gate 形式，也会清除 `NT` 位为 0，防止任务嵌套链在中断中干扰任务切换控制流。(如果是嵌套任务则 `iretd` 指令会根据任务段返回)
VM (Virtual 8086 Mode)	虚拟 8086 模式标志：控制是否在 V8086 模拟环境中运行 16 位实模式代码	位 17	如果 CPU 当前处于 `VM = 1`（虚拟 8086 模式），当通过中断门执行 `INT n` 指令时，CPU 会自动清除 `VM`，退出 V86 模式，进入保护模式（Ring 0），以便执行保护模式下的中断处理程序。这个过程伴随着堆栈切换、权限检查和返回机制，支持从实模式模拟环境跳转到内核态中断处理逻辑。

跳转到中断处理程序：
- 设置新的 CS:EIP 为门描述符中指定的目标。
- 开始执行中断处理程序。

返回过程

在中断处理程序结束时通过 iret（ 32 位 iretd，64 位 iretq）指令返回，具体过程为：

进行权限检查：
- 从栈中弹出 EIP、CS 和 EFLAGS。
- 如果发生过权限变化（即从高权限跳转到低权限）：
  - 同时还需要从栈中恢复 SS 和 ESP。
  - 返回后会将 CPL 设置为 CS 描述符中的 DPL。
恢复上下文：
- 设置 CS:EIP 为返回地址。
- 恢复原 EFLAGS。
- 如果发生过堆栈切换，则也恢复 SS 和 ESP，切回用户堆栈。
完成权限恢复与返回：
- 中断处理完毕，程序继续从中断发生处继续执行。

注意

若中断期间修改了段寄存器（如 fs），在返回到用户态前应手动还原。
iretd 不能被 retf 4 代替，因为发送权限变化的时候 retf 4 还会平衡掉用户态栈中压入的参数，而 int 指令只在内核态栈中压入 EFLAGS，因此会导致堆栈不平衡。

陷阱门

陷阱门是一种门描述符，用于定义某个中断或异常发生时，处理器该跳转到哪段代码继续执行。它和中断门类似，都存在于 IDT（Interrupt Descriptor Table） 中，但行为略有不同，主要用于不会频繁嵌套、需要精细控制响应时机的异常或调试场景。

门描述符

陷阱门描述符与中断门描述符格式基本一致，唯一区别就是 Type 字段不同，由 1110（0xE）变为了 1111（0xF）。

过程分析

与中断门完全一致，唯一的不同点在于陷阱门不会清空 EFLAGS 的 IF 标志位。

任务门

任务门（Task Gate）是一种特殊的系统段描述符，用于在 x86 保护模式下实现任务切换（Task Switch），其本质作用是指向一个任务（TSS），以便通过它进行硬件级别的任务切换。

然而现代操作系统几乎完全不用任务门（Task Gate）和硬件任务切换机制，无论是 Windows、Linux、macOS 还是虚拟化内核，都采用软件实现的任务调度和上下文切换机制。这是因为：

控制粒度太粗、太死板。
- 一旦使用任务门 → 切换的是整个 TSS + CR3 + 所有段寄存器 + GPR + EFLAGS + EIP。OS 不能只保存/恢复一部分，比如只切换线程状态，不切换地址空间。而软件调度可以精细控制切换内容（比如 lazy FPU context switching、延迟页表切换等）。
- 性能开销大。使用任务门意味着 CPU 要自动执行一整套验证、保存、加载流程，而软件调度只需要保存需要的部分上下文，用 mov, push, pop 就行，效率更高。
- 异常可恢复性差。硬件任务切换由 CPU 自动执行的一整套流程，如果在任务切换“中间过程”如果出错，则当前处于模糊状态，OS 没办法清楚知道到底处在哪个任务上下文。最终会导致：陷入不可恢复状态 → Triple Fault（第三次错误） → CPU 复位重启，分析调试困难。
不利高并发场景。TSS 原生只支持一个任务状态。TSS 的 busy 位、防嵌套规则等，使得任务链和多线程管理变得复杂且危险，经常可能因为并发问题触发异常导致系统崩溃。Linux、Windows 等直接为每个 CPU 定义自己的调度器和线程控制块（TCB），避免使用硬件机制。
兼容性差。硬件任务切换机制使得 OS 必须与 x86 的 GDT、IDT、TSS、任务门、段保护等高度绑定，导致 OS 无法跨架构通用，也难以模块化维护。

因此现代操作系统中任务门的主要作用为：

TSS 的 ESP0 用于内核栈切换 ：现代操作系统都需要为每个 CPU 设置一个 TSS，仅为了提供 Ring 3 → Ring 0 的栈切换支持。在中断门或系统调用触发从用户态切换到内核态时，CPU 自动从当前 CPU 的 TSS 中加载 SS0 / ESP0 作为临时新栈顶。
双重错误（#DF）异常处理 ：Intel 推荐用 任务门 描述符来设置 IDT 中的第 8 号向量（#DF），这样就可以防止中断嵌套导致的堆栈损坏引发 Triple Fault。我们在调试这类异常的时候可以根据这一性质找到出现异常的堆栈。

“Some exception handlers, such as the double-fault exception handler, are typically set up with a task gate in the IDT. This enables the processor to switch to a known-good TSS and clean stack.”
— SDM Vol. 3, Section 6.15 “Exception and Interrupt Handling”

任务段描述符（TSS Descriptor）

任务段（TSS）描述符的定义如下：

注意

根据《Intel SDM（System Developer’s Manual）》中的明确规定：

“TSS descriptors may only be placed in the GDT; they cannot be placed in an LDT or the IDT.”

任务段（TSS）描述符只能出现在 GDT（全局描述符表） 中，不能放在 LDT（局部描述符表）里。

段基址（Base Address） ：任务段（TSS）在内存中的线性地址，由三部分组成：Base 15:00、Base 23:16 和 Base 31:24，共同构成 32 位的段基址，用于定位 TSS 数据结构的起始地址。
段限长（Segment Limit） ：指定任务段的长度，通常为 0x67（即 104 字节），分为低 16 位（Limit 15:00）和高 4 位（Limit 19:16）。如果 G 位为 0，则按字节为单位解释该限长。
类型（Type） ：4 位，表示描述符的具体类型。对于 32 位可用任务段：
- 类型值为 1001（0x9）说明该TSS段描述符未被加载到TR段寄存器中。
- 类型值为 1011（0xB）说明该TSS段描述符已被加载到TR段寄存器中。
系统段标志（S） ：1 位，必须固定为 0，表示该描述符是一个系统段，而非普通的代码段或数据段。TSS、LDT、门描述符等都属于系统段。
描述符特权级（DPL） ：2 位，表示对该任务段的访问权限要求。在通过任务门或软件指令（如 CALL, JMP）触发任务切换时，当前特权级（CPL）必须 ≤ DPL，否则会触发 #GP（General Protection）异常。
段存在标志（P） ：1 位，表示该任务段是否有效。若为 0，则尝试访问此任务段会触发 #NP（Not Present）异常；为 1 时表示段存在且可以使用。
可用位（AVL） ：1 位，由操作系统自由使用，处理器不进行解释。常用于系统内部标记用途，例如多处理器状态跟踪或调试标志。
默认操作数大小（D/B） ：1 位，对于任务段必须设置为 0，否则行为未定义。该位在代码段中表示默认指令大小（16/32 位），但在 TSS 描述符中无实际意义。
粒度（G） ：1 位，控制段限长的单位。当为 0 时，段限长以字节为单位解释（TSS 推荐）；若为 1，则以 4KB 页为单位（不建议用于 TSS）。

任务寄存器（TR，Task Register）

TR（Task Register，任务寄存器）是 x86 处理器中的一个系统段寄存器，用于引用当前正在使用的任务状态段（TSS）。

TR 寄存器会保存当前活动 TSS 的 段选择子（32 位下默认是 28），并缓存当前 TSS 的 基地址 和限长。

TR 寄存器可以通过 LTR 和 STR 指令进行读写，不过这两个指令都是 特权指令，只能在特权级 0（CPL = 0）下执行。

STR r16/m16：从 TR 读取当前任务段选择子。
LTR r/m16：向 TR 加载任务段选择子。

任务段（TSS，Task State Segment）

任务段（TSS，Task State Segment）是 x86 架构中为支持多任务操作系统设计的一个特殊机制，它定义了一段特殊的内存结构，用于保存任务（线程/进程）的运行上下文和特权级切换信息。

虽然现代操作系统（如 Windows 和 Linux）不再使用“硬件任务切换”（TSS 最初的主要目的），但 TSS 在 中断处理、安全控制、特权切换时仍然是必不可少的组件。

Previous Task Link ：上一个任务字段。如果使用任务切换（如使用jmp TSS selector），这里保存前一个任务的 TSS 选择子。由于 Windows 基本不使用硬件任务切换（而是用软件方式），因此此字段一般无实际用途。
栈切换相关字段 ：
- ESP0 / SS0 ： Windows 在处理系统调用（如sysenter或int 0x2e）和异常（如页错误）时依赖这两个字段快速切换内核栈。当 CPU 从用户态（CPL=3）切换到内核态（CPL=0）时，会自动加载这两个字段的值作为内核栈的临时基地址（SS:ESP）。
- ESP1 / SS1，ESP2 / SS2 ：较少用，仅在三层栈（Ring1、Ring2）情况下切换，Windows 不使用，这些字段保留。
CR3（PDBR） ：存储页目录基地址寄存器（CR3），用于指向进程的页表。如果用任务切换机制，CPU 会自动加载 CR3 切换页表。
通用寄存器和段寄存器 ：这些是当通过任务切换机制（CALL/JMP TSS）切换任务时自动保存的内容。
- 通用寄存器 ：EAX, EBX, ECX, EDX, ESI, EDI, EBP, ESP
- 段寄存器 ：ES, CS, SS, DS, FS, GS
- 其他：EIP、EFLAGS
LDT Segment Selector ：指定当前任务使用的 LDT（Local Descriptor Table）。
T（Trap）位 ：如果置 1，则在任务切换到此 TSS 时触发调试异常（#DB）
I/O Map Base Address ：指定 TSS 后面的 I/O 权限位图偏移，用于控制任务是否可以访问某些 I/O 端口，某些驱动或 VM 技术中使用。
SSP（Shadow Stack Pointer） ：当启用 Intel CET（Control-flow Enforcement Technology）时，记录 Shadow Stack 的指针。Windows 10+ 在启用 CET 保护（比如 MS Edge 浏览器）时会使用它。
Intel CET（Control-flow Enforcement Technology，控制流强制技术）是 Intel 推出的一个 硬件级安全特性。CET 有两个核心组件：
- Shadow Stack（影子栈） ：CPU 维护一个只写入返回地址的“只读”影子栈。每次函数调用（CALL）时，返回地址会同时写入正常栈和影子栈。当执行 RET 时，CPU 会比对影子栈的返回地址，不一致则触发异常。
- Indirect Branch Tracking（IBT） ：限制间接跳转（JMP、CALL 到寄存器/内存）只能跳转到有效的目标地址。要跳转的目标必须以特殊指令（如 ENDBR32 或 ENDBR64）开头，否则触发异常。

ntkrpamp!_KTSS 是 Windows 内核中用于描述任务状态段（TSS，Task State Segment）的结构体，主要用于 x86 架构下的特权级堆栈切换、I/O 端口访问控制等功能。

虽然现代 Windows 系统主要采用软件方式进行任务切换，但仍为每个处理器维护一个 TSS 结构，特别是在处理特定异常（如双重故障）时，硬件任务切换机制仍可能被触发。

//0x20ac bytes (sizeof)
struct _KTSS
{
    USHORT Backlink;                                                        //0x0
    USHORT Reserved0;                                                       //0x2
    ULONG Esp0;                                                             //0x4
    USHORT Ss0;                                                             //0x8
    USHORT Reserved1;                                                       //0xa
    ULONG NotUsed1[4];                                                      //0xc
    ULONG CR3;                                                              //0x1c
    ULONG Eip;                                                              //0x20
    ULONG EFlags;                                                           //0x24
    ULONG Eax;                                                              //0x28
    ULONG Ecx;                                                              //0x2c
    ULONG Edx;                                                              //0x30
    ULONG Ebx;                                                              //0x34
    ULONG Esp;                                                              //0x38
    ULONG Ebp;                                                              //0x3c
    ULONG Esi;                                                              //0x40
    ULONG Edi;                                                              //0x44
    USHORT Es;                                                              //0x48
    USHORT Reserved2;                                                       //0x4a
    USHORT Cs;                                                              //0x4c
    USHORT Reserved3;                                                       //0x4e
    USHORT Ss;                                                              //0x50
    USHORT Reserved4;                                                       //0x52
    USHORT Ds;                                                              //0x54
    USHORT Reserved5;                                                       //0x56
    USHORT Fs;                                                              //0x58
    USHORT Reserved6;                                                       //0x5a
    USHORT Gs;                                                              //0x5c
    USHORT Reserved7;                                                       //0x5e
    USHORT LDT;                                                             //0x60
    USHORT Reserved8;                                                       //0x62
    USHORT Flags;                                                           //0x64
    USHORT IoMapBase;                                                       //0x66
    struct _KiIoAccessMap IoMaps[1];                                        //0x68
    UCHAR IntDirectionMap[32];                                              //0x208c
};

注意

Windows 默认不使用 ESP1 / SS1 和 ESP2 / SS2 等特权级备用栈（Ring 1 和 Ring 2 的栈），所以在它所定义的 _KTSS 结构体中，这些字段会被统一省略或标为保留（Reserved1，NotUsed1）。

任务门描述符（Task Gate Descriptor）

段选择子（TSS Segment Selector） ：表示该任务门对应的目标任务段（TSS）。该字段占据描述符的第 0–15 位，其值应为 GDT 中某个 TSS 段描述符的选择子。当任务门被触发时，处理器会使用该选择子来访问并加载目标 TSS，实现硬件任务切换。
类型（Type） ：4 位，位于描述符的第 40–43 位，用于标识该描述符的具体类型。对于任务门而言，该字段的值为 0101（即 0x5），表示“32 位任务门（Task Gate）”。该类型值要求处理器在使用该描述符时执行硬件任务切换流程。
系统段标志（S） ：1 位，位于第 44 位，必须固定为 0，表示该描述符是一个 系统段，而非普通的数据段或代码段。所有任务门、中断门、陷阱门、TSS 和 LDT 描述符都属于系统段。
描述符特权级（DPL） ：2 位，位于第 45–46 位，表示访问该任务门所需的最小权限级别。在尝试通过 CALL, JMP, 或 INT 指令使用该任务门时，如果当前特权级（CPL）高于该值，将会触发 #GP（General Protection）异常。该字段用于控制访问粒度，例如可限制用户态程序不可使用该门。
段存在标志（P） ：1 位，位于第 47 位，用于表示该任务门描述符是否有效。当该位为 0 时，尝试访问该任务门会导致处理器抛出 #NP（Segment Not Present）异常。为 1 时表示描述符存在且可使用。

调用过程（任务切换机制）

“任务门调用”是间接的任务切换方式，通过门找到 TSS；“任务段描述符调用”是直接调用 TSS 来切换任务。它们最终都会导致 TSS 被加载和任务切换，但路径和机制不同。

比较点	任务段描述符调用	任务门调用
调用方式	`CALL TSS_selector` 或 `JMP TSS_selector`（选择子直接指向 TSS 描述符）	`CALL`, `JMP`, 或 `INT` 到一个任务门（描述符中包含 TSS 选择子）
位置	TSS 必须在 GDT 中	任务门可以在 GDT、LDT、IDT
是否间接	❌ 否，直接引用 TSS	✅ 是，门中保存 TSS 的选择子
可用于中断	❌ 否，不能嵌入到 IDT	✅ 是，任务门可以作为中断门放入 IDT（任务型中断）
权限检查点	直接检查 TSS 描述符的 DPL	先检查门的 DPL，再检查 TSS 描述符的 DPL
用途	通常用于显式调度（早期OS设计）	可用于中断/异常自动触发任务切换（支持隔离的 handler）
效率与灵活性	较低	稍好，但仍落后于软件上下文切换
现代操作系统使用情况	❌ 弃用	❌ 弃用（包括 Windows/Linux）

任务段描述符调用过程

使用 CALL TSS_selector 或 JMP TSS_selector 指令，其中选择子（Selector）指向 GDT 中的任务段描述符（TSS Descriptor）。

权限检查 ：max(CPL,RPL) ≤ DPL，否则 #GP(selector)
存在检查 ：P=0 → #NP(selector)
类型检查 ：Busy TSS 调用 → #GP(selector)
段限长检查 ：limit < 0x67 → #GP(selector)
加载新任务
- 将当前任务的上下文（寄存器、EIP、EFLAGS、段寄存器等）保存到当前 TSS；
- 设置 TR（Task Register）指向新的 TSS；
- 目标 TSS 类型字段自动由 0x9 → 0xB，表示忙状态。
- 载入新任务状态 ：CR3、LDTR、EFLAGS、EIP、通用/段寄存器
- 对 CALL：设置 EFLAGS.NT=1 并把当前 TSS 段选择子写到新 TSS.Backlink；对 JMP 不设置。因此如果想用 JMP 进行任务切换直接 iretd 返回会蓝屏。

  When a CALL instruction, an interrupt, or an exception causes a task switch:
  the processor copies the segment selector for the current TSS to the previous task link field (Backlink) of the TSS for the new task;
  it then sets EFLAGS.NT = 1.

  当一个 CALL 指令、中断或异常 触发任务切换时：
  处理器将当前 TSS 的段选择子写入新任务的 TSS 的 Backlink 字段，并设置 EFLAGS.NT = 1。

  When a JMP instruction causes a task switch, the new task is not nested.
  The previous task link field is not used and EFLAGS.NT = 0.

  当一个 JMP 指令 引发任务切换时，新任务不被视为嵌套任务，不会使用 backlink，EFLAGS.NT = 0。

任务门调用过程

权限检查 对任务门（同样比较 CPL/RPL 与 DPL）
取出任务门中的 TSS Selector
后续步骤与直接调用任务段相同。

返回过程

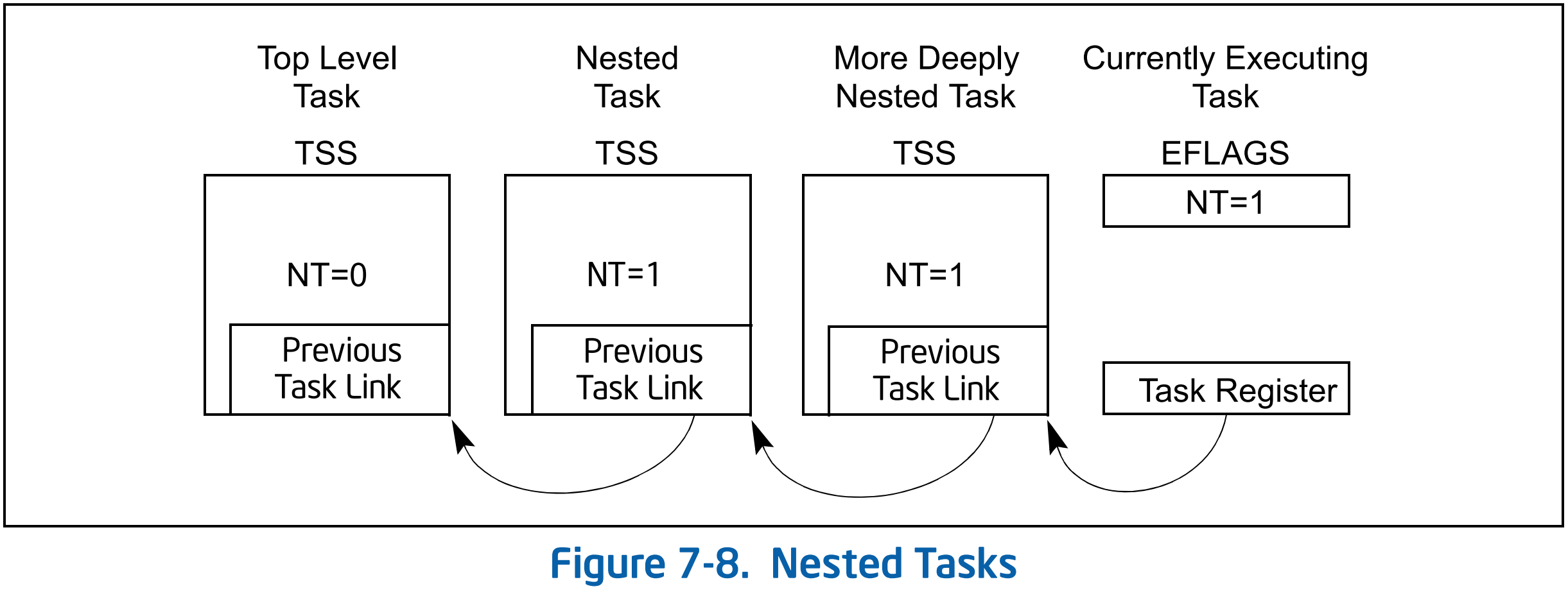

当执行 iretd 指令的时候，CPU 发现 EFLAGS.NT=1，识别为任务返回。
- 任务状态段（TSS）中的“前一个任务链接字段”（Previous Task Link，有时也称为“backlink”）以及 EFLAGS 寄存器中的 NT 标志，用于将控制流返回到前一个任务。
- 当 EFLAGS.NT = 1 时，表示当前正在执行的任务是嵌套在另一个任务之内。
注意

如果我们调试任务切换的代码，由于 int 3 中断会将 EFLAGS.NT 为置 0，导致返回的时候是通过堆栈返回，造成蓝屏。
读取当前 TSS 的 Backlink → 找到前一个 TSS 描述符。
对当前任务段执行与调用流程相同的有效性检查（P=1, limit≥0x67, Type=Busy）
保存当前任务状态到当前 TSS，因为 IRET 任务返回也属于任务切换。
清除当前 TSS Busy 位。
加载前一任务 TSS 内容 → 寄存器、EIP、EFLAGS。

注意

如果 分页未启用（即 CR0.PG = 0），那么虽然 TSS 中的 CR3 字段仍会被读出来，但不会写入 CR3 寄存器。在 Intel 开发文档原文如下：

If paging is not enabled, a PDBR value is read from the new task’s TSS, but it is not loaded into CR3.
写 TR = 前一 TSS selector，恢复其 Busy 状态。
清除 EFLAGS.NT
跳回前一任务继续执行

页式内存管理

Intel CPU 支持下面几种分页模式：

分页模式	地址宽度	页目录结构	页大小	是否支持 NX（DEP）
非 PAE 分页	32-bit	2 级（10+10+12） CR3 → PDE → PTE	4 KB	❌ 否

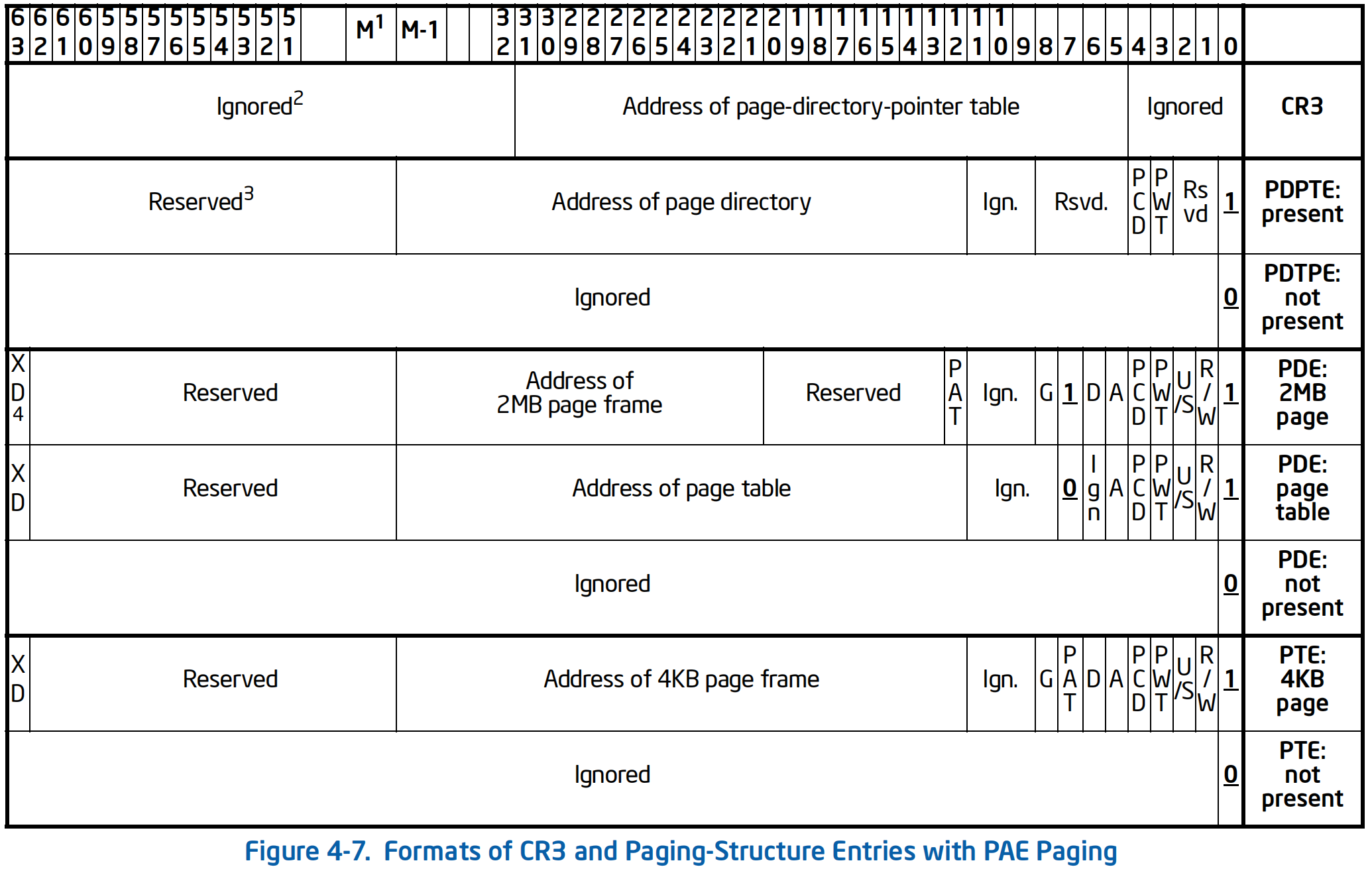

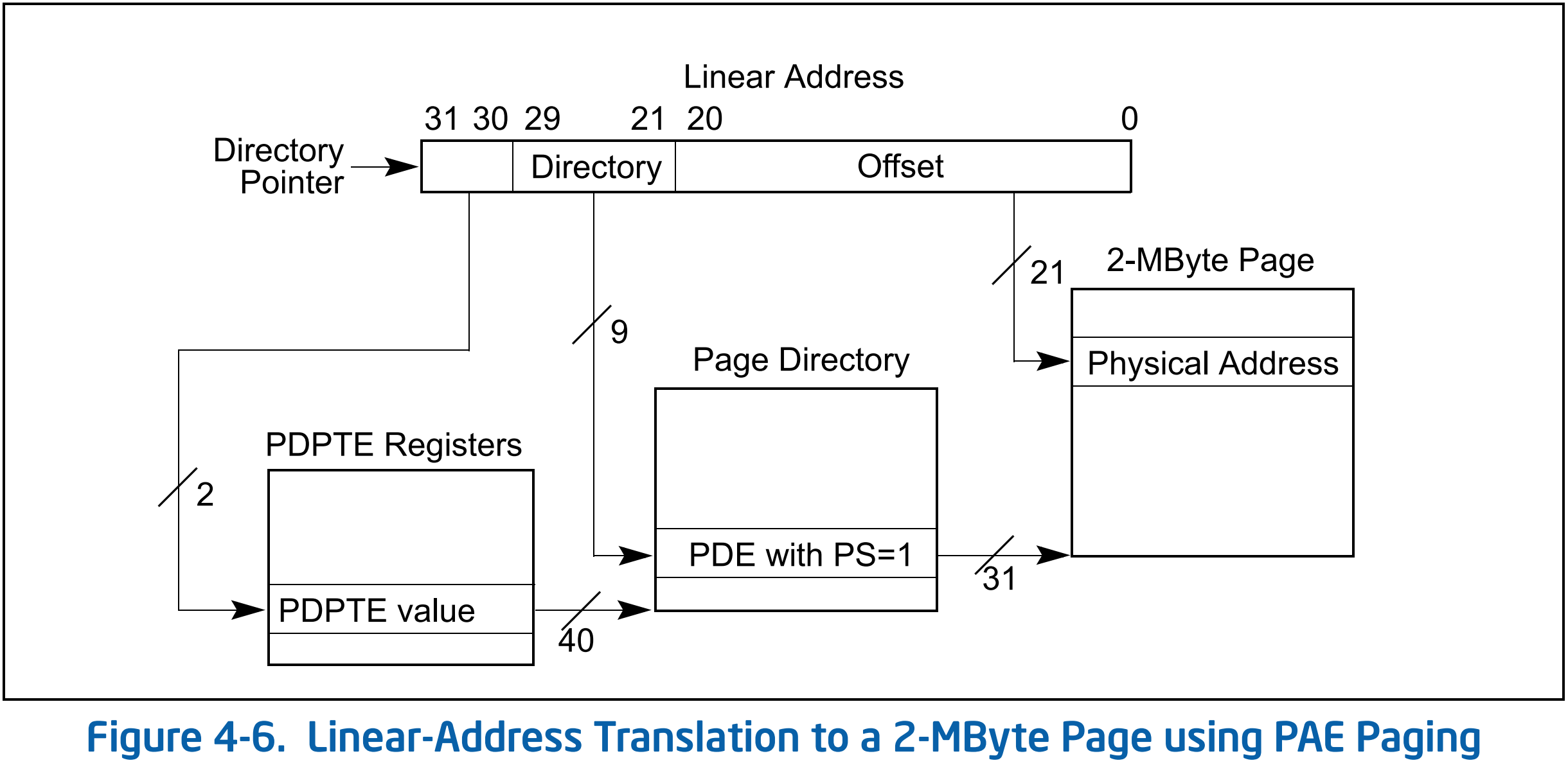

PAE 分页	36-bit（最多64GB）	3 级（2+9+9+12） CR3 → PDPT → PDE → PTE	4 KB, 2 MB	✅ 是
x64 长模式分页	48-bit（理论）	4 级（9+9+9+9+12） CR3 → PML4 → PDPT → PDE → PTE	4 KB, 2 MB, 1 GB	✅ 是

页式内存管理由 CPU 和操作系统共同维护：

CPU 主要负责地址转换过程。CPU 在执行指令时，如果涉及内存访问（如 mov eax, [esp+0x10]），就会自动触发地址翻译流程（虚拟 → 线性 → 物理）。
操作系统主要负责页表结构维护。操作系统负责在内存中创建、更新和删除页表各层的表项，以决定每个虚拟地址该映射到哪个物理地址。

有时候 CPU 还要与操作系统紧密配合，比如如果 CPU 发现访问的地址页表中标记为不存在（P=0），则触发 #PF 缺页异常，此时需要由操作系统进行缺页处理或报错终止程序。

环境配置

Windows XP 32 位

Windows XP 32 位按照是否支持 PAE 和是否支持多处理器分为 4 个内核。

文件名	支持 PAE	支持 SMP（多处理器）	用途与说明
`ntoskrnl.exe`	❌ 否	❌ 否	标准单处理器，非 PAE 模式使用
`ntkrnlpa.exe`	✅ 是	❌ 否	单处理器，启用 PAE 的内核
`ntkrnlmp.exe`	❌ 否	✅ 是	多处理器 SMP，非 PAE 模式使用
`ntkrpamp.exe`	✅ 是	✅ 是	多处理器 SMP，启用 PAE 的完整内核（PAE + MP 全支持）

我们通过 boot.ini 指定 /PAE 参数，并可通过 /KERNEL=xxx.exe 可以显式指定要加载的内核映像。

boot.ini 是 Windows NT 系列（如 Windows XP、2000、Server 2003）中用于控制启动引导参数的配置文件。它属于 NT Loader（ntldr）引导机制的一部分

[boot loader]
timeout=5
default=multi(0)disk(0)rdisk(0)partition(1)\WINDOWS
[operating systems]
multi(0)disk(0)rdisk(0)partition(1)\WINDOWS="Windows XP (PAE)" /fastdetect /PAE
multi(0)disk(0)rdisk(0)partition(1)\WINDOWS="Windows XP (No PAE)" /fastdetect /NOPAE

启动时你将看到两个选项：

Windows XP (PAE) 会启用 PAE 分页，可能加载 ntkrnlpa.exe / ntkrpamp.exe
Windows XP (No PAE) 会强制关闭 PAE，使用 ntoskrnl.exe / ntkrnlmp.exe

Windows Vista / 7 32 位

Windows Vista / 7 32 位后不再区分 mp 和 up，统一支持 SMP。也不再使用 ntkrnlmp.exe 等文件。并且这个版本之后不再使用 boot.ini 而是使用 bcdedit 修改 PAE 状态。

文件名	支持 PAE	支持多核 (SMP)	说明
`ntoskrnl.exe`	❌ 否	✅ 是	默认内核映像，未启用 PAE 时使用
`ntkrnlpa.exe`	✅ 是	✅ 是	启用 PAE 时使用（通过 `bcdedit /set pae ForceEnable`）

从 Windows Vista 开始（包括 Windows 7/8/10/11）就已经彻底废除了 boot.ini ，转而使用新的引导配置机制 BCD（Boot Configuration Data）。该机制通过 bcdedit 命令进行配置，具体步骤为：

复制当前默认启动配置
1
bcdedit /copy {current} /d "Windows 7 - No PAE"
- 这会复制当前启动项，生成一个新 GUID（比如 {3e9a0...}）。
- 新启动项会出现在启动菜单中，名字叫 “Windows 7 - No PAE”。
正常情况下系统返回类似下面这段输出：
1
The entry was successfully copied to {3e9a0123-xxxx-xxxx}.

给这个新启动项设置关闭 PAE 参数

1	bcdedit /set {3e9a0123-xxxx-xxxx} pae ForceDisable

再次开机时会看到：

1 2	Windows 7 Windows 7 - No PAE

第一个启用 PAE，可能支持 DEP、安全保护机制；
第二个禁用 PAE，用于兼容旧驱动或调试。

Windows 64 位

Windows 7 / 10 / 11 等 64 位系统使用长模式分页，ntoskrnl.exe 已合并所有功能模块，不再有 PAE / 非 PAE 区分，也不再需要多个版本。

文件名	支持 PAE	支持多核 (SMP)	说明
`ntoskrnl.exe`	✅ 是	✅ 是	唯一内核映像，默认启用 PAE + SMP + NX（DEP）等

控制寄存器

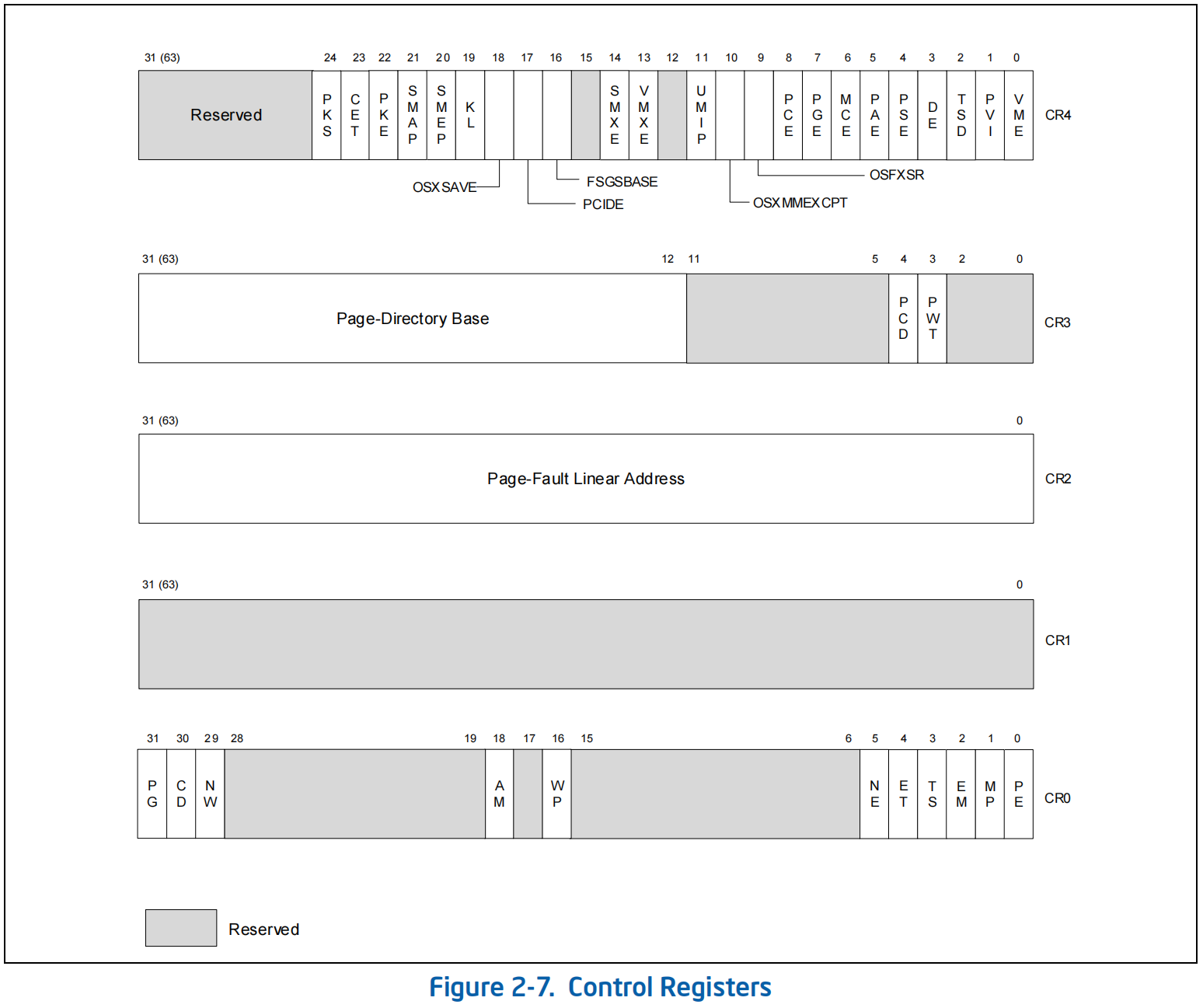

CR0～CR4 是 x86 架构中的 控制寄存器（Control Registers），它们是 CPU 控制系统级特性和行为的关键寄存器。这些寄存器 只能在特权级 0（Ring 0）下访问，用于开启分页、保护模式、中断响应、缓存控制等功能。

名称	状态	主要功能
`CR0`	使用中	启用保护模式、分页机制、缓存控制、对齐检查、写保护等
`CR1`	保留	未使用，Intel 架构中始终保留
`CR2`	使用中	保存最近一次页错误异常（#PF）的线性地址
`CR3`	使用中	页目录基地址（或 PAE 下页目录指针表地址），分页的起点
`CR4`	使用中	启用各种扩展功能，如 PAE、大页、PGE、SMEP、SMAP 等
`CR8`	64 位专用	控制中断优先级（Task Priority Level），用于高级中断屏蔽

CR0

CR0 控制的是处理器的基本操作模式，特别是保护模式、分页机制、缓存和协处理器等。其关键位如下：

位号	名称	含义 & 功能
31	PG	📌 Paging Enable ：启用分页机制。需要 `PE=1`（保护模式）才能生效。
30	CD	📌 Cache Disable ：禁止 CPU 缓存，设为 1 时强制所有访问绕过缓存（需配合 `NW=0`）。
29	NW	📌 Not Write-through ：当 `CD=0` 时决定写回/直写策略（Write-back/Write-through）。
18	AM	Alignment Mask ：启用对对齐错误的检测。需 `EFLAGS.AC=1`、`CPL=3` 且当前处于保护模式或 V8086 模式。
16	WP	📌 Write Protect ：设置为 1 时，内核模式代码无法写入只读页（即使 `U/S=0`）。常用于 Copy-On-Write（COW）。
5	NE	Numeric Error ：启用内部机制报告 x87 浮点错误；为 0 时使用 PC 式 FERR# 引脚。
4	ET	Extension Type（已弃用）：在现代 CPU 中固定为 1。
3	TS	Task Switched ：任务切换后由 CPU 设置，用于延迟保存 FPU/MMX/SSE 状态。与 `EM/MP` 配合控制 FPU 异常。
2	EM	Emulation ：启用浮点指令模拟（禁用 FPU、MMX、SSE 指令，抛出 #NM / #UD）。
1	MP	Monitor Coprocessor ：配合 `TS` 控制 `WAIT/FWAIT` 指令是否触发 #NM。
0	PE	📌 Protection Enable ：启用保护模式。仅此位不足以开启分页，需同时 `PG=1` 才行。

CR2

内容	用途
Page Fault Linear Address	仅当发生页错误（#PF）时，由处理器自动写入导致错误的线性地址。调试和异常处理中使用频繁。

CR3

仅在分页启用（CR0.PG=1）时生效，用于指示页目录（或 PDPTE）的物理地址：

位号	名称	功能
31:12	Page Directory Base	页目录/页目录指针表的物理地址高位。必须 4KB 对齐，低 12 位为 0。
4	PCD	Page-level Cache Disable：控制页表访问的缓存行为。为 1 则关闭缓存。
3	PWT	Page-level Write-Through：控制页表访问的写策略。
2:0, 11:5, 63:32	-	保留/忽略位，在 PAE 或 IA-32e 模式下含义不同。

注意：在 PAE/64 位模式下，CR3 不直接索引 PDE/PTE，而是用于定位 PDPTE 表。

CR4

提供了分页、虚拟化、异常处理、SIMD 等新机制的开关，位数最多，关键位如下：

位号	名称	功能简述
0	VME	Virtual-8086 Mode Extensions（虚拟中断处理）
1	PVI	Protected-mode Virtual Interrupts，支持虚拟 8086 中断
2	TSD	限制 `RDTSC` 指令只能在 CPL=0 执行
3	DE	禁用对 DR4/DR5 寄存器的访问（生成 #UD），否则 CPU 会将对 `DR4` 和 `DR5` 的访问重定向到 `DR6` 和 `DR7`，这是为了兼容旧软件（早期 IA-32 处理器中曾使用 DR4/DR5）
4	PSE	📌 启用 4MB 大页（非 PAE 下）
5	PAE	📌 启用物理地址扩展（使用 PDPTE 层、36 位物理地址）
6	MCE	启用机器检查异常（Machine Check Exception）
7	PGE	📌 启用全局页（带 `G` 标志的页不因 CR3 更新而清空 TLB）
8	PCE	用户态也能执行 `RDPMC` 指令
9	OSFXSR	OS 支持 `FXSAVE/FXRSTOR`，支持 SSE/SSE2
10	OSXMMEXCPT	OS 支持 SSE 异常处理（#XM）
11	UMIP	用户模式禁止访问 `SGDT/SIDT/STR/SMSW/SLDT`
12	LA57	启用 5 级分页，支持 57 位线性地址
13	VMXE	启用虚拟化扩展（VMX）
14	SMXE	启用安全模式扩展（SMX）
16	FSGSBASE	允许直接读写 `FS/GS` 基址
17	PCIDE	启用进程上下文标识（不刷新 TLB 切换上下文）
18	OSXSAVE	OS 支持 `XSAVE/XRSTOR/XGETBV/XSETBV`
19	KL	启用 AES Key Locker
20	SMEP	Supervisor Mode Execution Protection（防止内核执行用户页）
21	SMAP	Supervisor Mode Access Protection（防止内核访问用户页）
22	PKE	启用用户页保护键（Protection Key）机制
23	CET	启用控制流强制（CET）技术
24	PKS	启用 supervisor 页面的保护键机制

CR8

位号	名称	功能
3:0	TPL	Task Priority Level：中断优先级阈值；`0` 表示允许所有中断，`15` 表示屏蔽所有中断。仅在 IA-32e 模式（64 位）使用。

非 PAE 分页

在 32 位系统中，如果 CR0.PG = 1（启用分页）且 CR4.PAE = 0（未启用 PAE）则为非 PAE 分页模式，也就是我们常说的 10-10-12 分页模式。

页表结构

在不考虑大页的情况下，非 PAE 分页模式的页表结构如下图所示。

该模式通过 2 级页表结构，将 32 位的线性地址映射到 最多 4GB 的物理地址空间。

名称	层级	数量与结构	每项大小 / 总大小	作用说明
页目录表（Page Directory）	一级结构	每进程 1 个，含 1024 个页目录项（PDE）	每项 4 字节，共 4KB	每项控制 4MB 线性空间，可指向页表或直接映射一个 4MB 大页（需 `CR4.PSE=1`）
页表（Page Table）	二级结构	最多 1024 个，每表含 1024 个页表项（PTE）	每项 4 字节，共 4KB	每项映射一个 4KB 物理页框，控制 4KB 线性空间。由 PDE 间接索引获得

地址转换过程

非 PAE 分页模式的线性地址到物理地址的转换过程如下图所示：

线性地址由高到低划分为 10 位 PDE 索引、10 位 PTE 索引 和 12 位页内偏移，其中 10，10，12 恰好对应：

一个页目录表包含 $2^{10}$ 个 PDE。
一个页表包含 $2^{10}$ 个 PTE。
一个内存页大小为 $2^{12}$ 字节。

例如假设线性地址为 0x12345678，则具体的转换过程如下：

字段	值	含义
PDE Index	0x48	CR3 指向页目录 → 第 0x48 项 PDE
PTE Index	0xD1	PDE 指向的页表 → 第 0xD1 项 PTE
Offset	0x678	页内偏移，定位物理页中的位置

页目录自映射

另外，为了方便操作系统在内核态访问并维护自身的页表结构，Windows 会设置页目录表中 第 0x301 项（769 项） 的 页目录项 PDE 指向页目录表自身的物理地址，实现所谓的 页目录自映射（Page Directory Self-Mapping）机制。这样，整个页目录表和所有页表都可以通过一组固定的线性地址访问。

页目录表的线性地址为：0x300 << (12 + 10) | 0x300 << 12 = 0xC0300000
- 第 N 个 PDE 的线性地址为：0xC0300000 + (N - 1) * 4（后面加的是第 N 个 PDE 在页目录表中的偏移）
- 第 0x301 个 PDE 存放着页目录表的物理地址，对应线性地址为：0xC0300000 + 0x300 * 4 = 0xC0300c00

  提示

  因此我们可以从 0xC0300c00 地址读取到页目录表的物理地址。
- 线性地址 p 对应的 PDE 的线性地址为：0xC0300000 | ((p >> (12 + 10)) * 4) = 0xC0300000 | p >> 20 & 0xFFC
第一个 PDE 指向的页表（如果有）基址对应的线性地址为：0x300 << (12 + 10) = 0xC0000000
- 第 N 个 PDE 指向的页表（如果有）基址对应的线性地址为：0xC0000000 | (N - 1) << 12 = 0xC0000000 + (N - 1) * 0x1000
- 第 N 个 PDE 指向的页表的第 M 个 PTE的线性地址为：0xC0000000 | (N - 1) << 12 | (M - 1) * 4 = 0xC0000000 + (N - 1) * 0x1000 + (M - 1) * 4
- 线性地址 p 对应的 PTE 的线性地址为：0xC0000000 | ((p >> 12) * 4) = 0xC0000000 | p >> 10 & 0x3FFFFC

  提示

  这个公式计算 PTE 的 PTE 时会找到指向 PTE 所在页表的 PDE 的线性地址；同理在计算 PDE 的 PTE 时会找到 PDE[0x300] 的线性地址。

页表属性

在非 PAE 分页模式下，页表相关属性如下：

其中 PDE（页目录项）主要有两种类型，取决于 PDE 的第 7 位（PS 位） 的取值，这两种 PDE 的结构稍有不同。

页大小	PS 位	解释方式	PDE 指向的对象	后续结构
4KB 页	0	二级页表结构	指向一个页表（PTE 数组）	需要查找 PTE
4MB 页	1	一级页表结构（大页）	直接映射一个4MB 页框	不查 PTE，直接定位物理页

CR3

页目录基地址（Address of page directory） ：CR3 的 Bits[31:12] 存储的是页目录的 物理地址的高 20 位（即第 12~31 位）。因为页目录必须 4KB 对齐，因此其低 12 位始终为 0，不会在 CR3 中存储。另外 Bits[63:32] 仅在 64 位模式下使用，在普通 32 位分页中忽略。
页级写通标志（PWT, Page-level Write Through） ：位于 CR3 的 第 3 位，指定访问页目录时所用内存类型是否为直写缓存策略（Write-Through）。仅在启用页表缓存机制时生效，属于 间接影响。

直写缓存策略（Write-Through）指的是每次 CPU 写数据到缓存时，也会立即写入主内存，也就是说主内存始终是最新数据。
页级缓存禁止（PCD, Page-level Cache Disable） ：位于 CR3 的 第 4 位，指定是否对页目录表所在的内存区域禁用缓存。如果设为 1，则 CR3 所指向的整个页目录将不会被缓存，即CR3 所指向的页目录表所在内存区域，不会进入 CPU 的缓存系统（如 L1/L2/L3 cache），每次访问都直接访问内存（DRAM）。

提示

在调试的时候，我们可以通过 !process 0 0 来获取页目录基地址。

kd> !process 0 0
.
.
.
Failed to get VadRoot
PROCESS 8a01dda0  SessionId: 0  Cid: 0498    Peb: 7ffde000  ParentCid: 05f8
    DirBase: a9024000  ObjectTable: e1bf5dc8  HandleCount:  52.
    Image: notepad.exe

其中 DirBase 的值 a9024000 就是页目录基地址的物理地址。

PDE

首先对于 4KB 页对应的 PDE，该页目录项的结构如下：

存在位（P, Present） ：表示该 PDE 是否有效，这里需要设置为 1 表示有效。
- 1：该 PDE 有效，处理器可使用；
- 0：该 PDE 无效效，访问相关内存地址会触发 #PF（Page Fault）。
读/写标志（R/W, Read/Write） ：控制该页是否可写。
- 0：只读；
- 1：可读可写（实际受 CR0.WP 影响）。
用户/特权标志（U/S, User/Supervisor） ：控制访问权限级别。
- 0：仅 CPL 0~2（内核）可访问；
- 1：所有特权级（包括用户态）可访问。
页级直写缓存策略（PWT, Page-level Write Through） ：控制缓存策略。
- 1：Write-Through（写同时写入主存和缓存）；
- 0：Write-Back（只写缓存，主存延迟刷新）。
页级缓存禁止（PCD, Page-level Cache Disable） ：控制是否禁用该页表所在区域的缓存。
- 1：禁止缓存，每次访问都直接访问主内存；
- 0：允许缓存。
访问位（A, Accessed） ：由处理器在访问该 PDE（即页表）时自动置 1。OS 可用来统计页面活跃度、用于换页算法。
页大小标志（PS, Page Size） ：指定 PDE 是映射页表还是映射 4MB 大页。
- 0：PDE 指向一个页表（常见）；
- 1：PDE 直接映射一个 4MB 大页（需 CR4.PSE=1）。
页表物理基地址（Page Table Base Address） ：用于指定页表的 物理地址的高 20 位，表示该 PDE 所对应页表的实际位置。因为页表是 4KB 对齐，低 12 位为 0，因此未在 PDE 中存储，实际页表地址为 PDE[31:12] << 12。

而对于 4MB PDE，由于是直接记录物理页的地址，因此比 4KB PTE 多了一些 PTE 相关的属性。另外就是由于从 10-10-12 变成了 10-22，也就是说指向的物理页大小为 $2^{22}$ 字节，基址关于 $2^{22}$ 对齐，因此只需要 32 - 22 = 10 比特来记录物理页的物理地址。

4MB PDE 的各字段分布如下：

相对于 4KB PDE 有变化的属性如下：

脏位（D, Dirty） ：当该页被写入过时，自动由 CPU 置 1，用于操作系统判断是否需要回写磁盘。
页面大小（PS, Page Size） ：固定为 1，表示这是一个 4MB 大页项，而非指向页表（4KB 页面）。
全局页（G, Global） ：为 1 时表示该页为全局页（不因 CR3 切换被 TLB 清除），仅当 CR4.PGE=1 有效。
PAT 位（Page Attribute Table） ：CPU 用来选择内存缓存类型的一个控制位，它和 CR0、CR3 中的 PCD/PWT 配合，最终决定某一页（或一块内存）以什么样的缓存策略访问。
页框基址（Page Frame Address） ：存储 4MB 页起始的物理地址高 10 位。低 22 位默认为 0（因为对齐到 4MB）。另外如果 支持 PSE-36 机制 并且 处理器支持的最大物理地址宽度为 36，则页框基址可以存储 14 位，可以映射 64 GB 的物理地址。

PTE

前面两种 PDT 基本包含了 PTE 的所有属性，PTE 主要变化就是在 4MB PDT 的基础上把 PAT 字段移动到了 PS 字段上（PTE 不需要 PS 字段）。

PAE 分页

在 32 位处理器中，若设置 CR0.PG = 1（启用分页）且 CR4.PAE = 1（启用物理地址扩展），则启用 PAE 分页模式，也就是我们常说的 2-9-9-12 分页模式。此时每个进程的线性地址空间仍为 4GB，但可访问的物理地址上限扩展到 64GB（36 位地址）。

页表结构

PAE 模式采用 3 级页表结构。在不考虑大页的情况下，PAE 分页模式的页表结构如下图所示。

名称	层级	数量与结构	每项大小 / 总大小	作用说明
页目录指针表（PDPT）	顶层结构	每进程 1 个，含 4 项	每项 8 字节，共 32B	每项指向一个页目录，控制 1GB 线性空间
页目录表（Page Directory）	一级结构	最多 4 个，每表含 512 项 PDE	每项 8 字节，共 4KB	每项指向一个页表，或直接映射 2MB 大页（需 PS=1）
页表（Page Table）	二级结构	最多 512 个，每表含 512 项 PTE	每项 8 字节，共 4KB	每项映射 4KB 物理页，提供最小的线性地址映射单元

地址转换过程

PAE 分页模式的线性地址到物理地址的转换过程如下图所示：

PAE 模式下将 32 位线性地址按如下方式拆分，即 2-9-9-12 分层结构。

Bits[31:30]（2 位）：选择 PDPT 中的页目录项（最多 4 项）
Bits[29:21]（9 位）：选择页目录中的 PDE（最多 512 项）
Bits[20:12]（9 位）：选择页表中的 PTE（最多 512 项）
Bits[11:0]（12 位）：页内偏移（4KB）

如果是大页模式，则线性地址低 21 比特作为 2MB 大小物理页的页内偏移。

页目录自映射

PAE 分页模式下的页目录自映射（Page Directory Self-Mapping）机制也发生变化。由于 PDPTE 代替了 CR3 的功能，因此需要由第 4 个页目录表实现页目录自映射机制。该页目录表的前 4 项分别指向 4 个页目录表，因此在线性地址空间中，4 个页目录表以及对应映射的页表分布如下：

根据页目录自映射的特性可知，对应一个线性地址 p ：

对应的 PTE 的线性地址为：0xC0000000 | ((p >> 12) * 8) = 0xC0000000 | (p >> 9 & 0x7FFFF8)。
- (p >> 12) * 8 中右移 12 是在计算页框编号，也就是第几个 PTE；乘 8 是在计算页框号对应的 PTE 的偏移。这种计算方法是从页表分布上推导出来的。
- (p >> 12) * 8 = p >> 9 & 0x7FFFF8，而右移 9 使得 32 位地址中最高 2 位放在 2-9-9-12 中第一个 “9” 的范围内，从另一个角度印证了只需要第 3 个页目录表的前 4 个 PDE 就可以实现页目录自映射机制。
对应的 PDE 的线性地址为：0xC0600000 | ((p >> (12 + 9)) * 8) = 0xC0600000 | p >> 18 & 0x3FF8。

提示

PAE 分页模式物理地址寻址增大不是因为分页层数增多，而是因为每一个页表项从 4 字节增加到 8 字节，导致物理地址字段长度增大。
新增页目录指针表（PDPT）的原因是每一个页表项从 4 字节增加到 8 字节，导致索引范围从 1024（10 bits）减小到 512（9 bits）,空出了 2 bits。
页目录指针表（PDPT）的作用是代替非 PAE 模式的 CR3，从而避免利用页目录自映射（Page Directory Self-Mapping）机制从固定线性地址读取到 CR3 存储的值。

页表属性

CR3

在开启 PAE 之后，CR3 寄存器的字段发生了一些变化。

CR3 在 PAE 模式下，其 Bits[31:5] 存放 PDPTE 表的物理地址高位（因 32 字节对齐，所以低 5 位为 0）。

提示

在调试时我们可以通过 !process 0 0 输出的 DirBase 是关于 0x20 还是 0x1000 对齐快速判断出当前是否是 PAE 分页模式。
将 CR3 中的 PWT 和 PCD 字段转移到了 PWPTE 中。

PDPTE

PDPTE 中主要承担了非 PAE 分页中的 CR3 的功能，唯一的区别就是 PDPTE 比 CR3 多了一个 P 标志位表示该 PDPTE 是否有效。

另外就是由于物理地址增大到 36 bits，因此页目录表地址字段增大到 36 - 12 = 24 bits。

PDE

对于 PS 位为 0 的 PDE，各字段分布基本和非 PAE 分页模式一致，只不过页表地址字段从原来的 20 bits 增加到 24 bits。

另外 PAE 模式的 PDE 新增了一个 XD 字段，即 Execute Disable（不可执行页）位。如果启用了 IA32_EFER.NXE（No eXecute Enable），则可以使用该位禁用页的代码执行，用于实现 DEP（数据执行保护） 等安全特性。如果 NXE 没启用，该位为 保留位（必须为 0）。

IA32_EFER.NXE 是 Intel x86 架构中一个控制位，用于 开启“不可执行页”功能（Execute Disable，XD），位于 IA32_EFER（扩展功能使能寄存器） 的 第 11 位。

IA32_EFER 是一个寄存器，更准确地说，它是一个 Model-Specific Register（MSR，模型特定寄存器）。因为这个寄存器是 Intel 专门定义的一类控制寄存器，不像通用寄存器那样在汇编中直接访问。要通过 RDMSR 和 WRMSR 指令来读写。

对于 PS 位为 1 的 PDE，各字段分布基本和非 PAE 分页模式同样基本一致。不同点是由于大页的大小有 4MB 减半到 2MB，因此地址字段的起始位从 22 减小到 21。

PTE

PTE 除了内存页物理地址字段长度增加外基本无变化。

缓存

分页不仅仅是地址映射，它与 CPU 的缓存体系（L1/L2/L3 Cache）与 TLB（Translation Lookaside Buffer） 紧密配合，高效完成地址转换与缓存一致性管理。

flowchart TD
    %% ───── 1. 发起访问 ─────
    subgraph LA["线性地址"]
        A0["发起内存访问
(CPU 指令)"]
    end
    A0 --> B1[TLB 查询]

    %% ───── 2. TLB 分支 ─────
    B1 -->|命中| C0[得到物理页基址
+ 权限/属性
Write/Exec 检查]
    B1 -->|未命中| PWalk["Page Walk
(CR3→PDPTE→PDE→PTE)"]

    %% ---- Page Walk 子流程 ----
    subgraph Page_Table["页表遍历 (硬件完成)"]
        PWalk --> P1[PDPTE
① 定位 1 GB 区域]
        P1 --> P2[PDE
② 定位 2 MB 区域
或继续页表]
        P2 --> P3[PTE
③ 定位 4 KB 页框]
        P3 --> PT_Exit[得到物理页基址]
    end
    PT_Exit --> UpdateTLB["写入/更新 TLB
(缓存映射)"]
    UpdateTLB --> C0

    %% ---- 3. 权限检查 ----
    C0 -->|权限允许| L1[L1 Cache 查询]
    C0 -->|权限不允许| PageFault[#PF → Page-Fault Handler]

    %% ---- 写时复制（COW） ----
    PageFault -->|写时复制触发| DoCOW[COW：分配新页+复制+更新页表]
    %% 触发 invlpg，刷本虚拟页的 TLB 项
    DoCOW -.invLPG(TLB flush).-> L1

    %% 非法访问
    PageFault -->|非法访问等| Kill[进程终止 / 抛异常]

    %% ---- 4. Cache → DRAM ----
    L1 -->|命中| Return[返回数据]
    L1 -->|未命中| L2[L2 Cache 查询]
    L2 -->|命中| Return
    L2 -->|未命中| L3["L3 (LLC) 查询"]
    L3 -->|命中| Return
    L3 -->|未命中| DRAM[主存 DRAM 访问]
    DRAM --> FillCache["加载到 L1
(并按一致性写入 L2/L3)"]
    FillCache --> Return

    %% ---- 样式：仅热点节点上色（不含 DRAM） ----
    classDef hot fill:#d5f5d5,stroke:#2c6a21;
    class C0,L1,L2,L3,FillCache,Return hot;

CPU 缓存层级结构（L1 / L2 / L3）

CPU Cache 是 CPU 内部用于缓存主存（DRAM）数据的硬件单元，用于提升访问频繁数据的速度。主要分为多级：

缓存级别	延迟（大致）	每核独立？	存什么？	特点
L1 Cache	1~3 cycle	✅ 是	指令 / 数据	最快
L2 Cache	10~20 cycle	✅ 是	L1 的后备	大
L3 Cache	40~70 cycle	⛔ 否，共享	所有数据（共享页表）	更大更慢

这些缓存用于存储「最近访问的内存数据」，而数据来自「物理地址」，也就是说 CPU Cache 缓存的是“物理地址 → 数据”的映射。

缓存类型

内存的 缓存类型（Cache Type） 决定了 CPU 如何对某块物理内存进行缓存操作，包括：是否缓存、以何种策略缓存、如何写入内存等。缓存类型不仅影响性能，还关系到设备访问的一致性和可靠性（例如访问显存、MMIO 寄存器时必须禁止缓存）。

PAT 编码	MTRR 编码	名称（缩写）	中文释义	特征说明
`00h`	`06h`	Write-Back (WB)	写回缓存	默认策略。读写均使用缓存（L1/L2/L3）；写操作只更新缓存，延迟刷新主存（由缓存一致性机制控制）。性能最佳，支持预取、读写合并、乱序执行等，适用于普通主存数据访问。
`01h`	`04h`	Write-Through (WT)	直写缓存	写操作同时写入缓存和主存，保证主存数据始终最新；读操作仍可命中缓存。适用于对主存一致性要求高的区域，如共享内存。写性能低于 WB。
`02h`	`07h`	Uncached Minus (UC-)	弱无缓存	Intel 专有类型。行为类似 UC，但允许有限度的预取和请求合并。部分 CPU 可能仍使用缓存机制优化访问。适合性能敏感但对一致性要求略低的设备地址映射区域。
`03h`	`00h`	Uncacheable (UC)	不可缓存	完全禁用缓存：所有访问直接访问主存，不使用缓存、不支持预取、合并、乱序。适用于 MMIO、设备寄存器、显存帧缓冲等对时序要求严格的场景。
`04h`	`01h`	Write-Combining (WC)	写合并	不缓存读操作，但写操作可合并多个写入请求后批量写入主存。适用于图像缓冲区、视频帧缓冲、DMA 区域等大吞吐场景。写性能提升显著，但不保证一致性。
`05h`	`05h`	Write-Protected (WP)	只读缓存	只读可缓存，但所有写操作必须访问主存（写不命中缓存）。适用于代码段或受保护数据页，防止意外修改或提升写安全性。
`07h`	`00h`	UC（冗余编码）	与 UC 等效	与 `03h` 完全等价，行为与 UC 一致，出于兼容性考虑保留此编码。部分 BIOS/固件使用该编码表示 UC。

我们常见的几种内存的缓存机制如下：

区域	推荐类型	原因
显卡显存（MMIO）	`UC` / `WC`	避免缓存污染 / 提高写效率
页表 / CR3	`WT` / `UC`	保证一致性
普通内核代码页	`WB`	高效指令读取
DMA 缓冲区	`UC` / `WC`	避免设备与 CPU 缓存不一致
用户态栈 / 堆	`WB`	高频读写，性能关键

缓存类型的配置机制

缓存类型是 多个机制共同决定的结果，包括：

来源	描述
页表项的 PCD / PWT / PAT 位	控制页级别的缓存策略
IA32_PAT 寄存器	定义 PAT 编码与缓存类型的映射
MTRR（Memory Type Range Register）	控制物理地址范围的默认缓存类型
固定类型内存（如设备寄存器）	固定为 UC（不可缓存）或 WC（写合并）等类型

每个页表项（PDE/PTE）都有这三位控制缓存：

位名	含义	取值 1 的效果
`PWT`	Page-level Write-Through	采用 Write-Through 策略
`PCD`	Page-level Cache Disable	禁用缓存（Uncached）
`PAT`	Page Attribute Table	用于选择 PAT 中的映射项（解释见下）

这三位组成一个 3 位索引（b2b1b0 = PAT,PWT,PCD），共可表示 8 种编码（0~7），再由 IA32_PAT 映射到缓存类型。

编号（索引）	对应组合（PAT:PWT:PCD）	默认缓存类型（如 IA32 手册）
0	0:0:0	Write-Back (WB)
1	0:0:1	Write-Through (WT)
2	0:1:0	Uncached Minus (UC-)
3	0:1:1	Uncached (UC)
4	1:0:0	Write-Combining (WC)
5	1:0:1	Write-Protected (WP)
6	1:1:0	保留
7	1:1:1	UC（冗余）

最终使用哪种类型由 CPU 按一定优先级解析这些机制的组合。

1. 固定类型区域（如 ROM/显存）？
   是 → 使用平台指定类型（如 UC）

2. 页表项中 PCD/PWT/PAT 存在？
   是 → 用它们组成 PAT 索引 → 查询 IA32_PAT → 得到类型

3. MTRR 中匹配该物理地址？
   是 → 使用 MTRR 设置的缓存类型

4. 否则 → 使用默认缓存策略（通常是 WB）

TLB（Translation Lookaside Buffer）

TLB 是一种「地址映射的缓存」，专门缓存页表翻译（虚拟 → 物理）。

TLB 属性

通常 TLB 中的每一项包含如下属性：

LA：线性地址（Linear Address）
PA：物理地址（Physical Address）
ATTR：权限与属性字段（如 R/W, U/S, PWT, PCD, PAT 等）
- 非 PAE（10-10-12）下：ATTR = PDE 属性 & PTE 属性
- PAE（或 4级页表，如 9-9-9-12）下：ATTR = PDPTE 属性 & PDE 属性 & PTE 属性
LRU：最近最少使用（Least Recently Used）统计信息，TLB替换策略之一

这些都是标准硬件 TLB 中会缓存的内容，尤其现代 CPU 会把 PTE/PDE/PDPTE 的属性字段也缓存进去，加快访问判断速度，避免再次查页表。

当 TLB 未命中时 → 需要查完整页表 → 增加延迟 → 加载结果再写入 TLB。

TLB 类型

在典型的 x86 CPU（从 Intel 486 起）中，为了提高虚拟地址到物理地址转换的效率，CPU 内部通常设置多组 TLB 缓存，按用途和页大小分为：

Instruction TLB for 4KB pages ：用于缓存指令取值所需的 4KB 页映射；
Data TLB for 4KB pages ：用于缓存数据访问所需的 4KB 页映射；
Instruction TLB for large pages (2MB/4MB) ：用于缓存代码段中的大页映射；
Data TLB for large pages (2MB/4MB) ：用于缓存数据段中的大页映射；

在现代 CPU 架构中，上述 TLB 有可能是多级的（L1/L2），并支持更多页大小（如 1GB），具体组织方式视 CPU 实现而定。

TLB 控制位

标志位	寄存器	作用
CR4.PGE	CR4[7]	开启全局页（Global Page）支持；全局页不因 CR3 切换被刷新
PDE/PTE.G	页表项 bit 8	与 CR4.PGE 配合，标记页项为全局页，避免频繁清除
CR4.PCIDE	CR4[17]	启用 PCID 支持，配合 CR3 实现不清 TLB 的上下文切换

TLB 刷新方式

TLB（Translation Lookaside Buffer）是一个 缓存虚拟地址到物理地址映射 的结构（即页表的副本）。当页表发生变更后，TLB 中的内容可能过时，这时候就必须刷新 TLB，防止地址转换错误。

常见的 TLB 刷新方式如下：

写入 CR3（页目录基地址）寄存器 是最常见的刷新方式，不论 CR3 的值是否真的改变，CR3 寄存器写入都会导致 TLB 被清空（传统 x86）。不过这种方式性能损耗较大，因为所有地址映射都要重新查页表。如果禁用 CR4.PGE，G 页也会被清除。
1
2
mov eax, cr3
mov cr3, eax ; 触发完整 TLB flush
局部刷新（invlpg 指令）只刷新一个页（以页为单位），但是可以无视 G 标志位强制刷新。
1
invlpg [0x8048000] ; 使虚拟地址 0x8048000 的 TLB 项失效

windows 保护模式

CPU 的模式

实模式（Real Mode）

保护模式（Protected Mode）

虚拟8086模式（Virtual 8086 Mode）

保护模式下的地址

逻辑地址（Logical Address）

虚拟地址（Virtual Address）

物理地址（Physical Address）

段式内存管理

段寄存器（Segment Registers）

主要段寄存器

段寄存器结构

段寄存器读写

数据段寄存器

代码段寄存器

段描述符表（Descriptor Table）

段描述符表种类

全局描述符表（GDT, Global Descriptor Table）

局部描述符表（LDT, Local Descriptor Table）

段描述符（Segment Descriptor）

段权限检测

权限类型

权限规则

权限检测规则

权限修改规则

调用门

门描述符

过程分析

调用过程

返回过程

中断

什么是中断

中断描述符表（IDT,Interrupt Descriptor Table）

中断门

门描述符

过程分析

调用过程

返回过程

陷阱门

门描述符

过程分析

任务门

任务段描述符（TSS Descriptor）

任务寄存器（TR，Task Register）

任务段（TSS，Task State Segment）

任务门描述符（Task Gate Descriptor）

调用过程（任务切换机制）

任务段描述符调用过程

任务门调用过程

返回过程

页式内存管理

环境配置

Windows XP 32 位

Windows Vista / 7 32 位

Windows 64 位

控制寄存器

CR0

CR2

CR3

CR4

CR8

非 PAE 分页

页表结构

地址转换过程

页目录自映射

页表属性

CR3

PDE

PTE

PAE 分页

页表结构

地址转换过程

页目录自映射

页表属性

CR3

PDPTE

PDE

PTE

缓存
